ИМС К174УР7

ИМС К174УР7 представляет собой специализированную ИМС для радиоприемников, содержащую усилитель-ограничитель промежуточной частоты ЧМ-тракта А1, балансный ЧМ-детектор U1 и предварительный усилитель низкой частоты А2. Типовая схема включения показана на рис.3.

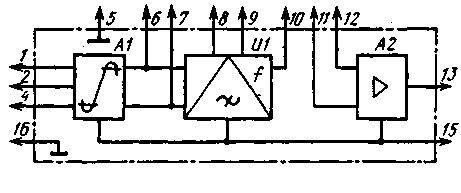

Рис.1. Функциональная схема ИМС К174УР7

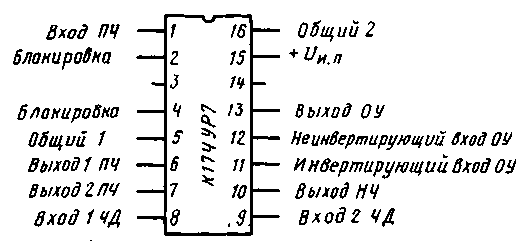

Рис.2. Назначение выводов ИМС К174УР7

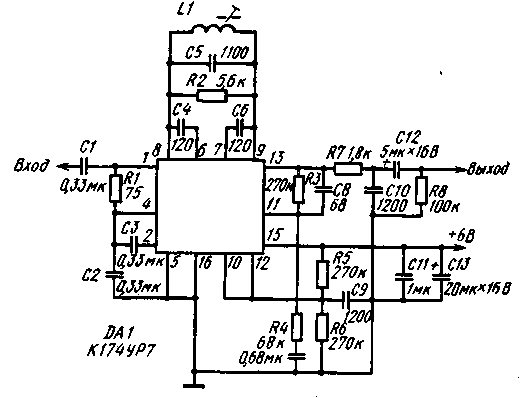

Рис.3. Типовая схема включения ИМС К174УР7

Входной сигнал поступает на вход усилителя-ограничителя А1, с выхода которого ограниченный сигнал поступает на вход частотного детектора U1. Выход частотного детектора соединен с неинвертирующим входом операционного усилителя А2, который осуществляет предварительное усиление звуковой частоты. Зависимости основных электрических параметров ИМС от режимов эксплуатации приведены на рис. 4-10.

Электрические параметры ИМС К174УР7 при 25+10°С и Uи.п.ном=6 В

Ток потребления I мА, не более                               0.6

Входное напряжение ограничения Uвх.огр, мкВ,

при  fвх=0,25 МГц, fмод=1 кГц, не более                              70

<![if !supportEmptyParas]> <![endif]>

Выходное напряжение низкой частоты UвыхНЧ, мВ,

при Uвх=10 мВ, fвх=0.25 мГц, fмод=1 кГц, не менее            90

<![if !supportEmptyParas]> <![endif]>

Коэффициент подавления амплитудной модуляции

КпАМ, дБ, при Uвх=10 мВ, fвх=0,25 МГц fмод=1 кГц, не менее   30

<![if !supportEmptyParas]> <![endif]>

<![if !supportEmptyParas]> <![endif]>

Предельные эксплуатационные параметры ИМС К174УР7

<![if !supportEmptyParas]> <![endif]>

Напряжение питания Uи.п, В: минимальное.             5.4

                              максимальное            6.6

<![if !supportEmptyParas]> <![endif]>

Напряжение входного сигнала Uвх, мВ, не более        100

<![if !supportEmptyParas]> <![endif]>

Выходной ток / , мА, не более                        0.1

<![if !supportEmptyParas]> <![endif]>

Рис.4.

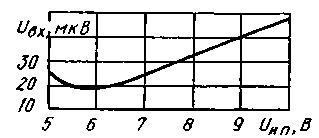

Рис.4. Зависимость входного напряжения ограничения от напряжения питания микросхемы при частоте входного сигнала 250 к Гц. частоте модуляции ЧМ режима 1 кГц, девиации частоты +3.5 кГц. температуре окружающей среды 25°С для ИМС К174УР7

Рис.5

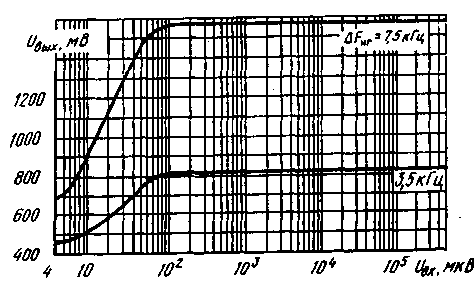

Рис.5. Зависимость выходного напряжения НЧ от входного напряжения при напряжении питания 6 В; частоте входного сигнала 250 кГц; частоте модуляции ЧМ режима 1 кГц: температуре окружающей среды 25°С для ИМС К174УР7: 1 - девиация частоты +3,5 кГц: 2 - девиация частоты +7,5 к Гц

Рис.6.

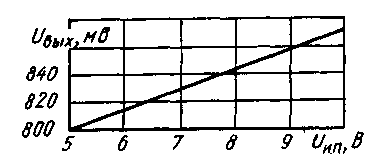

Рис.6. Зависимость выходного напряжения НЧ от напряжения питания при входном напряжении 10 мВ, частоте входного сигнала 250 кГц, частоте модуляции ЧМ режима 1 кГц, девиации частоты +3.5 кГц, температуре окружающей среды 25°С для ИМС К174УР7

Рис.7.

Рис.7. Зависимость выходного напряжения НЧ от сопротивления нагрузки при напряжении питания 6 В, входном напряжении 10 мВ, частоте входного сигнала 250 кГц, частоте модуляции ЧМ режима 1 кГц, девиации частоты +3,5 кГц, температуре окружающей среды 25°С для ИМС К174УР7

Рис.8.

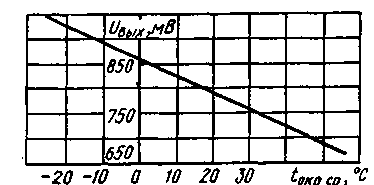

Рис.8. Зависимость выходного напряжения низкой частоты от температуры окружающей среды при напряжении питания 6 В. входном напряжении 10 мВ, частоте входного сигнала 250 кГц, частоте модуляции 1 к Гц. девиации частоты +3,5 кГц для ИМС К174УР7

Рис.9.

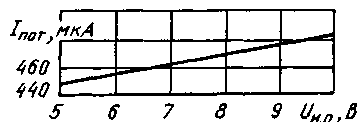

Рис.9. Зависимость тока потребления от напряжения питания при температуре 25°С для ИМС К174УР7

Рис.10.
