Микросхема представляет собой двухканальный электронный регулятор громкости и баланса каналов, имеет возможность подключения и выбора оптимальной тонкоррекции. Предназначены для использования в звуковоспроизводящей и приемно-усилительной аппаратуре 1-го и 2-го классов совместно с К174УН10. В состав микросхем входят управляемые напряжением усилители и преобразователи напряжения. Аналог микросхемы TСA730. Содержит 215 интегральных элементов. Конструктивно оформлена в корпусе типа 238.16-2. Масса не более 1,5 гр.
 |
Назначение выводов:
1,2 - вход усилителя громкости канала А;
3 - выход усилителя громкости канала А;
4 - вывод управления тонкоррекцией;
5 - выход усилителя громкости канала Б;
6,7 - вход усилителя громкости канала Б;
8 - питание +Uи.п.;
9 - выход усилителя регулятора баланса канала Б;
10 - вывод стабилизатора напряжения;
11 - вход усилителя регулятора баланса канала Б;
12 - вход управления регулятора баланса;
13 - вход управления регулятора громкости;
14 - вход усилителя регулятора баланса канала А;
15 - общий (-Uи.п);
16 - выход усилителя регулятора баланса канала А.
|
|
Корпус ИМС К174УН12
|
|
 |
Функциональный состав:
УI,УII - управляемые напряжением усилители
регулятора громкости;
УIII,УIV - управляемые напряжением усилители
регулятора баланса;
KI - преобразователь напряжения
регулятора громкости;
KII - преобразователь напряжения
регулятора баланса.
|
|

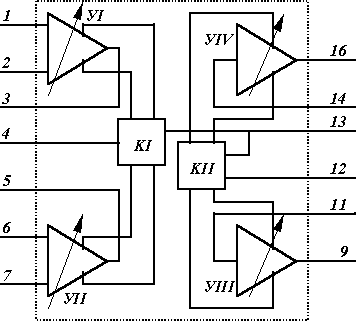

Функциональная схема ИМС К174УН12
|
|

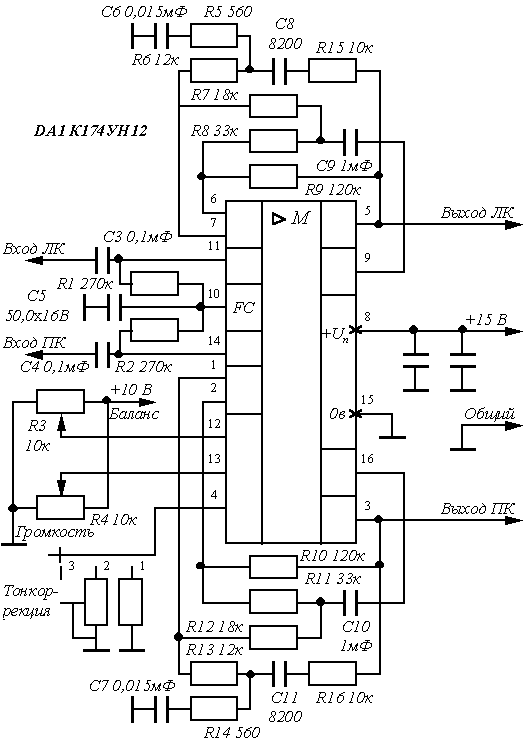

Типовая схема включения ИМС К174УН12
Электрические параметры
| 1 |
Номинальное напряжение питания |
15 В |
2
|
Ток потребления при Uп = 15 В
типовое значение |
Ј 40 мА
35 мА |
3
|
Коэффициент усиления входного напряжения при
Uп = 15 В, Uвых = 1 В, f = 1 кГц, Rн = 5,6 кОм
типовое значение |
і 17 Дб
20 Дб |
4
|
Коэффициент ослабления входного напряжения при
Uп = 15 В, Uвых = 1 В, f = 1 кГц, Rн = 5,6 кОм
типовое значение |
і 70 Дб
80 Дб |
| 5 |
Входное сопротивление регулятора при Uп = 15 В, f = 1 кГц |
і 3 мОм |
| 6 |
Входной ток по выводам 11 и 14 при Uп = 15 В |
Ј 2 мкА |
7
|
Входное напряжение при Uп = 15 В, f = 1кГц, Кг Ј 0,2 % :
типовое значение |
1,0 В |
8
|
Коэффициент гармоник при Uп = 15 В, Uвых = 1 В, f = 1 кГц
типовое значение |
0,2 %
0,1 % |
9
|
Ток управления при Uп = 15 В:
через вывод 13, U13 = 6,9 В
типовое значение
через вывод 12, U12 = 5,9 В
типовое значение |
Ј 50 мА
15 мА
Ј 25 мА
8 мА |
10
|
Диапазон регулировки уровня громкости с выключенной
тонкоррекцией при Uп = 15 В, Uвх = 100 мВ, f = 1 кГц
типовое значение |
і 70 Дб (-60…+17 Дб)
90 Дб (-70…+20 Дб) |
11
|
Диапазон регулировки баланса с выключенной тонкоррекцией
при Uп = 15 В, Uвх = 100 мВ, f = 1 кГц, Rн = 5,6 кОм
типовое значение |
і ± 6 Дб
± 10 Дб |
12
|
Диапазон рабочих частот по уровню -1Дб с выключенной
тонкоррекцией при Uп = 15 В, Ку = 0 |
20 Гц … 20 кГц |
13
|
Переходное затухание между каналами при Uп = 15 В, Uвых = 1 В :
при f = 250 Гц … 12,5 кГц
типовое значение
при f = 20 Гц … 20 кГц
типовое значение |
і 56 Дб
60 Дб
і 46 Дб
50 Дб |
14
|
Рассогласование коэффициента передачи между каналами:
при Uп = 15 В, Uвых/Uвх = 0 … -50 Дб не более
типовое значение
при Uп = 15 В, Uвых/Uвх = -50 … -70 Дб не более
типовое значение |
2,0 Дб
1,0 Дб
4,0 Дб
2,0 Дб |
15
|
Отношение сигнал-шум с выключенной тонкоррекцией
при Uп = 15 В, Uвх = 100 мВ, Uвых = 50 мВ не менее
типовое значение |
52 Дб
57 Дб |
Предельно допустимые режимы эксплуатации
| 1 |
Максимальное напряжение питания |
18 В |
2
|
Максимальное постоянное управляющее напряжение
на выводах 12 и 13
на выводе 4 |
12 В
3 В |
| 3 |
Максимальное напряжение входного сигнала |
1 В |
| 4 |
Минимальное сопротивление нагрузки |
5 кОм |
| 5 |
Температура окружающей среды |
- 10 … + 55°С |
Литература
Микросхемы для бытовой радиоаппаратуры: Справочник /И. В. Новачек, В. М. Петухов, И. П. Блудов, А. В. Юровский. - Москва: КУБК-а, 1995г. - 384с.:ил.
Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:КУБК-а, 1996г. - 640с.:ил.
Аналоговые интегральные микросхемы: Справочник /А .Л. Булычев, В. И. Галкин, В. А. Прохоренко. - 2-е издание, переработанное и дополненное - Минск: Беларусь, 1993г. - 382с.
Аналоговые интегральные микросхемы для бытовой радиоаппаратуры: Справочник /Д. И. Атаев, В. А. Болотников. - Москва: Издательство МЭИ, 1991г. 240 с., ил.
|
