Цветовая и кодовая маркировка индуктивностей

Кодовая маркировка индуктивностей

Обычно для индуктивностей кодируется номинальное значение индуктивности и допуск, т.е. допускаемое отклонение от указанного номинала. Номинальное значение кодируется цифрами, а допуск — буквами.
Применяется два вида кодирования:

  А. Первые две цифры указывают значение в микрогенри (мкГн, uН), последняя — количество нулей. Следующая за цифрами буква указывает на допуск. Например, код 101J обозначает 100 мкГн ±5%. Если последняя буква не указывается — допуск 20%. Исключения: для индуктивностей меньше 10 мкГн роль десятичной запятой выполняет буква R, а для индуктивностей меньше 1 мкГн — буква N.

  Допуск: D = ±0.3 нГн;   J = ±5%;   К = ±10%;   М = ±20%

  Примеры обозначений:

2N2D - 2,2 нГн ±0,3 нГн 1R0K - 1,2 мкГн ±10% 470K - 47 мкГн ±10%
22N - 22 нГн 2R2K - 2,2 мкГн ±10% 680K - 68 мкГн ±10%
R10M - 0,10 мкГн ±20% 3R3K - 3,3 мкГн ±10% 101K - 100 мкГн ±10%
R15M - 0,15 мкГн ±20% 4R7K - 4,7 мкГн ±10% 151K - 150 мкГн ±10%
R22M - 0,22 мкГн ±20% 6R8K - 6,8 мкГн ±10% 221K - 220 мкГн ±10%
R33M - 0,33 мкГн ±20% 100K - 10 мкГн ±10% 331K - 330 мкГн ±10%
R47M - 0,47мкГн ±20% 150K - 15 мкГн ±10% 471J - 470 мкГн ±10%
R68M - 0,68мкГн ±20% 220K - 22 мкГн ±10% 681J - 680 мкГн ±10%
1R0K - 1,2 мкГн ±20% 330K - 33 мкГн ±10% 102 - 1000 мкГн ±10%
680К будет означать не 68 мкГн ± 10 %, как в случае А, а 680 мкГн ± 10%.

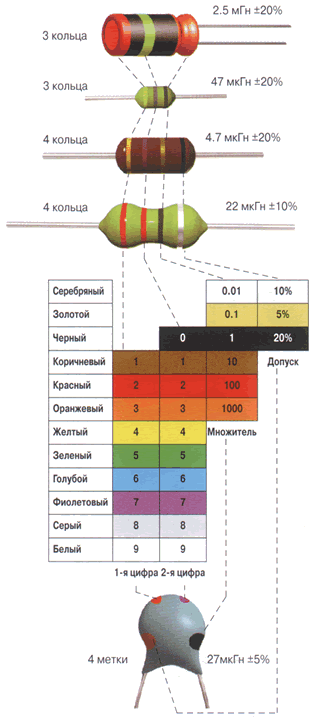

Цветовая маркировка индуктивностей

В соответствии с Публикациями IЕС 62 для индуктивностей кодируется номинальное значение индуктивности и допуск, т.е. допускаемое отклонение от указанного номинала. Наиболее часто применяется кодировка 4 или 3 цветными кольцами или точками. Первые две метки указывают на значение номинальной индуктивности в микрогенри (мкГн, uН), третья метка — множитель, четвертая — допуск. В случае кодирования 3 метками подразумевается допуск 20%. Цветное кольцо, обозначающее первую цифру номинала, может быть шире, чем все остальные.
