Тип |
Структура |
UСИ max В |
UСИ max (UСИ0) В |
IС max мА |
РСИ max Вт |
UЗИ отс (пор) в |
ICнач (ост) мА |
S мА/В (Кст.) |
FРАБ max МГц |
КШ ДБ (RСИ отк) Ом |

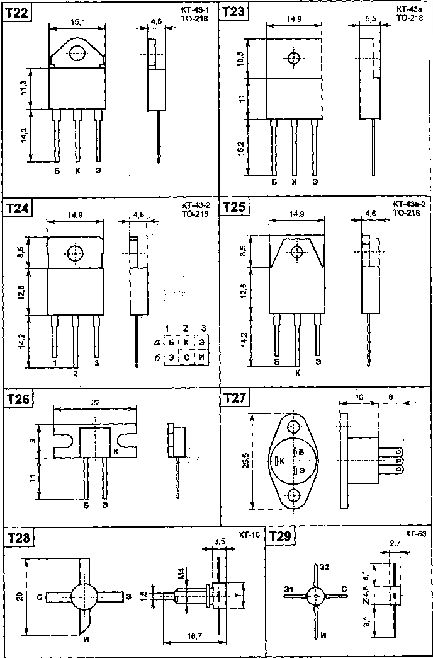

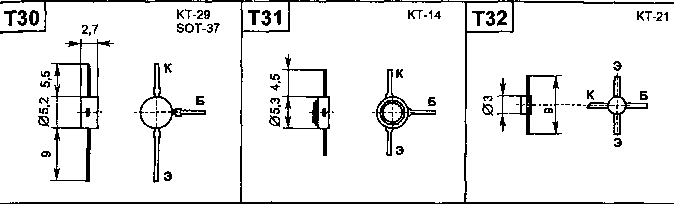

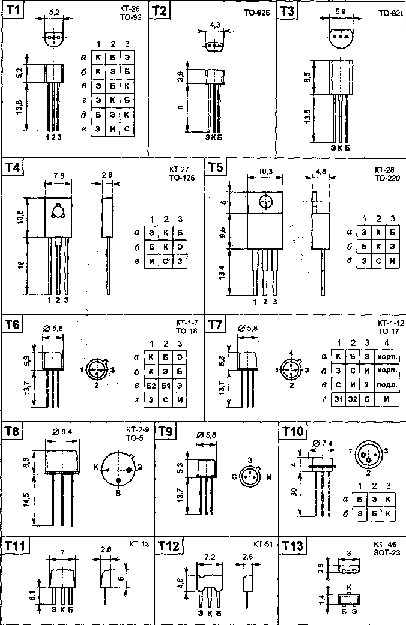

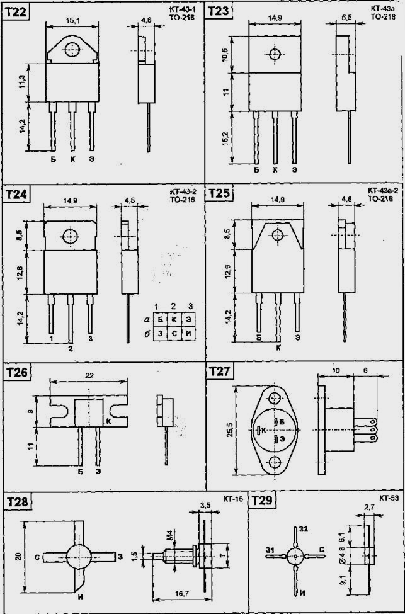

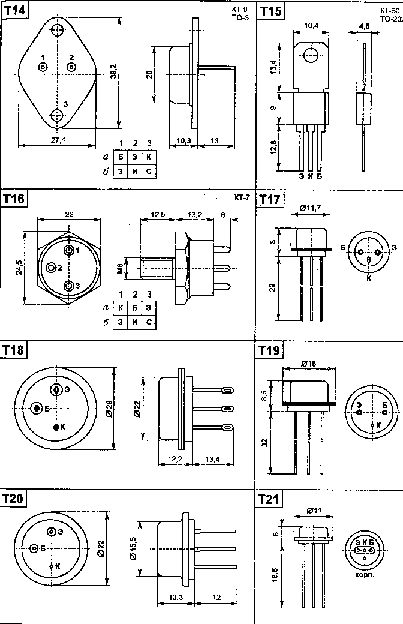

№ рис. |
|
КП103Е(Р1) |
p-n переход. р-канал |
10 |
10 |
- |
0.007 |
0.4¸ 1.5 |
0.3¸ 2.5 |
0.4¸ 2.4 |
3 |
£ 3 |
Т9 |
|
кп10зж(Р1) |
10 |
10 |
- |
0.012 |
0.5¸ 2.2 |
0.35¸ 3.8 |
0.5¸ 2.8 |
3 |
£ 3 |
(Т1е) |
|
|
кп10зи(Р1) |
12 |
10 |
- |
0.021 |
0.6¸ 3 |
0.8¸ 1.8 |
0.8¸ 2.6 |
3 |
£ 3 |
Т9 |
|
|
кп10зк(р1) |
10 |
10 |
- |
0.038 |
1.0¸ 4 |
1.0¸ 5.5 |
1¸ 3.3 |
3 |
£ 3 |
(Т1е) |
|
|
КП103Л(Р1) |
12 |
10 |
- |
0.066 |
2¸ 6 |
1.8¸ 6.6 |
1.8¸ 3.8 |
3 |
£ 3 |
Т9 |
|
|
КП103М(Р1) |
10 |
10 |
- |
0.12 |
2.6¸ 7 |
3¸ 12 |
1.3¸ 4.4 |
3 |
£ 3 |
(Т1е) |
|
|
КП302АМ |
p-n переход. л-канал |
20 |
10 |
24 |
0.3 |
1.0¸ 5 |
3¸ 24 (6) |
5¸ 12 |
150 |
£ 2.75 |
Т6г |
|
КП302БМ |
20 |
10 |
43 |
0.3 |
2.5¸ 7 |
18¸ 43 (6) |
7¸ 14 |
150 |
(£ 150) |
Т6г |
|
|
КП302ВМ |
20 |
12 |
- |
0.3 |
3.0¸ 10 |
³ 33 (6) |
- |
150 |
(£ 150) |
Т6г |
|
|
КП302ГМ |
20 |
10 |
- |
0.3 |
2.0¸ 7 |
15¸ 65 (6) |
7¸ 14 |
150 |
(£ 150) |
Т6г |
|
|
КП303А |
p-n переход. л-канал |
25 |
30 |
20 |
0.2 |
0.5¸ 3 |
0.5¸ 2.5 (5) |
1.0¸ 4 |
100 |
- |
Т7б |
|
КП303Б |
25 |
30 |
20 |
0.2 |
0.5¸ 3 |
0.5¸ 2.5 (5) |
1.0¸ 4 |
100 |
- |
Т7б |
|
|
кп303в |
25 |
30 |
20 |
0.2 |
1.0¸ 4 |
1.5¸ 2.0 (5) |
2.0¸ 5 |
100 |
- |
Т7б |
|
|
кп303г |
25 |
30 |
20 |
0.2 |
£ 8 |
3.0¸ 12 (5) |
3.0¸ 7 |
100 |
- |
Т7б |
|
|
кп303д |
25 |
30 |
20 |
0.2 |
£ 8 |
3.0¸ 9.0 (5) |
³ 2.6 |
100 |
£ 4 |
Т7б |
|
|
КП303Е |
25 |
30 |
20 |
0.2 |
£ 8 |
5.0¸ 20 (5) |
³ 4 |
100 |
£ 4 |
Т7б |
|
|
кп303ж |
25 |
30 |
20 |
0.2 |
0.3¸ 3 |
0.3¸ 3.0 (5) |
1.0¸ 4 |
100 |
- |
Т7б |
|
|
кпз303и |
25 |
30 |
20 |
0.2 |
0.5¸ 2 |
1.5¸ 5.0(5) |
2.0¸ 6 |
100 |
£ 4 |
Т7б |
|
|
КП304А |
Изолиро-ванный затвор. p-канал |
25 |
30 |
30 |
0.2 |
(25) |
0.2 мкА |
³ 4 |
- |
(£ 100) |
Т7в |
|
КП307А |
p-n переход. л-канал |
25 |
27 |
25 |
0.25 |
0.5¸ 3 |
3¸ 9 |
4¸ 9 |
600 |
- |
Т76 |
|
КП307Б |
25 |
27 |
25 |
0.25 |
1.0¸ 5 |
5¸ 15 |
5¸ 10 |
600 |
- |
Т76 |
|
|
КП307В |
25 |
27 |
25 |
0.25 |
1.0¸ 5 |
5¸ 15 |
5¸ 10 |
600 |
- |
Т76 |
|
|
КП307Г |
25 |
27 |
25 |
0.25 |
1.5¸ 6 |
8¸ 24 |
6¸ 12 |
600 |
£ 6 |
Т76 |
|
|
КП307Д |
25 |
27 |
25 |
0.25 |
1.5¸ 6 |
8¸ 24 |
6¸ 12 |
600 |
£ 6 |
Т76 |
|
|
КП307Е |
25 |
27 |
25 |
0.25 |
£ 2.5 |
1.5¸ 5 |
3¸ 8 |
600 |
- |
Т76 |
|
|
КП307Ж |
25 |
27 |
25 |
0.25 |
£ 7 |
3¸ 25 |
4¸ 14 |
600 |
- |
Т7б |
|
|
КП327А |
два изолиро- ванных затвора. n-канал |
14 |
5 |
30 |
0.2 |
£ 2.7 |
0.5¸ 17 |
³ 9.5 |
1200 |
£ 3.9 |
Т29 |
|
КП327Б |
14 |
5 |
30 |
0.2 |
£ 2.7 |
0.5¸ 17 |
³ 9.5 |
1200 |
£ 2.8 |
Т29 |
|
|
КП327В |
14 |
5 |
30 |
0.2 |
£ 2.7 |
£ 17 |
³ 9.5 |
1200 |
£ 4.5 |
Т29 |
|
|
КП327Г |
14 |
5 |
30 |
0.2 |
£ 2.7 |
£ 17 |
³ 9.5 |
1200 |
£ 3.0 |
Т29 |
|
|
КП329А |
p-n переход. n-канал |
50 |
45 |
- |
0.25 |
³ 1.5 |
³ 1 |
³ 3 |
200 |
(£ 1500) |
Т1е |
|
КП329Б |
40 |
35 |
- |
0.25 |
³ 1.5 |
³ 1 |
³ 1 |
200 |
(£ 1500) |
Т1е |
|
|
КПЗЗЗА |
p-n переход. n-канал |
50 |
45 |
- |
0.25 |
1¸ 8 |
(£ 0.001) |
³ 4 |
- |
(£ 1500) |
Тбг |
|
КПЗЗЗБ |
40 |
35 |
- |
0.25 |
£ 4 |
(£ 0.001) |
³ 2 |
- |
(£ 1500) |
Тбг |
|
|
два изолиро- ванных затвора. n-канал |
|||||||||||
|
КП350А |
15 |
15 |
30 |
0.2 |
0.07¸ 6 |
£ 3.5 |
³ 6 |
600 |
£ 6 |
Т7г |
|
|
КП350Б |
15 |
15 |
30 |
0.2 |
0.07¸ 6 |
£ 3.5 |
³ 6 |
600 |
£ 6 |
Т7г |
|
|
КП350В |
15 |
15 |
30 |
0.2 |
0.07¸ 6 |
£ 3.5 |
³ 7 |
600 |
£ 8 |
Т7г |
|
|
КП707А |
изолиро- ванный затвор. n-канал |
400 |
20 |
25А |
100 |
(S5) |
£ 0.25 (£ 1) |
³ 1600 |
120 |
(£ 1.0) |
Т5в |
|
КП707Б |
600 |
20 |
16.5А |
100 |
(£5) |
£ 0.25 (£ 1) |
³ 1600 |
120 |
(£ 2.0) |
Т5в |
|
|
КП707В |
800 |
20 |
12.5А |
100 |
(£5) |
£ 0.25 (£ 1) |
³ 1600 |
120 |
(£ 3.0) |
Т5в |
|
|
КП707А1 |
400 |
20 |
27А |
60 |
(2¸ 4.5) |
£ 0.25 (£ 1) |
³ 1500 |
120 |
(£ 1.0) |
Т5в |
|
|
КП707Б1 |
600 |
20 |
27А |
60 |
(2¸ 4.5) |
£ 0.25 (£ 1) |
³ 1500 |
120 |
(£ 2.0) |
Т5в |
|
|
КП707В1 |
800 |
20 |
26А |
60 |
(2¸ 4.5) |
£ 0.25 (£ 1) |
³ 1500 |
120 |
(£ 3.0) |
Т5в |
|
|
КП707В2 |
800 |
20 |
27А |
60 |
(2¸ 4.5) |
£ 0.25 (£ 1) |
³ 1500 |
120 |
(£ 3.0) |
Т5в |
|
|
КП707Г1 |
700 |
20 |
26А |
60 |
(2¸ 4.5) |
£ 0.25 (£ 1) |
³ 1500 |
120 |
(£ 2.5) |
Т5в |
|
|
КП707Д1 |
500 |
20 |
27А |
60 |
(2¸ 4.5) |
£ 0.25 (£ 1) |
³ 1500 |
120 |
(£ 1.5) |
Т5в |
|
|
КП707Е1 |
750 |
20 |
26А |
60 |
(2¸ 4.5) |
£ 0.25 (£ 1) |
³ 1500 |
120 |
(£ 5.0) |
Т5в |
|
|
КП810А |
n-канальный со ста-тической индукцией |
1300 |
(650) |
7А |
50 |
- |
(£ 0.5) |
- |
15 |
(£ 0.2) |
Т24б |
|
КП810Б |
1000 |
(650) |
7А |
50 |
- |
(£ 0.5) |
- |
15 |
(£ 0.2) |
Т246 |
|
|
КП810В |
1100 |
(700) |
5А |
50 |
- |
(£ 0.5) |
- |
15 |
(£ 0.2) |
Т24б |
|
|
КП904А |
изолированный затвор. n-канал |
70 |
30 |
10А |
75 |
- |
£ 350 (200) |
250¸ 510 |
400 |
- |
Т16б |
|
КП904Б |
70 |
30 |
5А |
75 |
- |
£ 350 (200) |
250¸ 510 |
400 |
- |
Т16б |
|
|
КП905А |
изолиро- ванный затвор. n-канал |
60 |
+30 |
350 |
4 |
- |
0.5¸ 20 (£ 1) |
18¸ 39 |
1500 |
- |
Т28 |
|
КП905Б |
60 |
+30 |
350 |
4 |
- |
0.5¸ 20 (£ 1) |
18¸ 39 |
1500 |
£ 6.5 |
Т28 |
|
|
КП905В |
60 |
+30 |
350 |
4 |
- |
0.5¸ 20 (£ 1) |
18¸ 39 |
1500 |
- |
Т28 |
|
|
КП907А |
изолиро- ванный затвор. n-канал |
60 |
+30 |
2.7А |
11.5 |
- |
20¸ 100(£ 10) |
110¸ 200 |
1500 |
- |
Т28 |
|
КП9075 |
60 |
+30 |
1.7А |
11.5 |
- |
20¸ 100(£ 10) |
100¸ 200 |
1500 |
- |
Т28 |
|
|
КП907В |
60 |
+30 |
1.3А |
11.5 |
- |
20¸ 100(£ 10) |
80¸ 110 |
1500 |
- |
Т28 |
|
|
КП922А(1) |
изолированный затвор. n-канал |
100 |
+30 |
10А |
60 |
(2¸ 8) |
(52) |
1¸ 2.1А/В |
75 |
(0.13¸ 0.2) |
Т146 |
|
КП922Б(1) |
100 |
+30 |
10А |
60 |
(2¸ 8) |
(52) |
1¸ 2.1А/В |
75 |
(0.2¸ 0.4) |
(Т5в) |
|
|
КП934А |
n-канальный со ста-тической индукцией |
450 |
5 |
10А |
40 |
- |
(53) |
(12) |
50 |
(£ 0.1) |
Т146 |
|
КП934Б |
300 |
5 |
10А |
40 |
- |
(53) |
(12) |
50 |
(£ 0.1) |
Т146 |
|
|
КП934В |
400 |
5 |
10А |
40 |
- |
(53) |
(12) |
50 |
(£ 0.1) |
Т146 |
|
|
КП948А |
n-канальный со ста-тической индукцией |
800 |
(450) |
5А |
30 |
- |
(£0.5) |
- |
30 |
(0.15) |
Т5в |
|
КП948Б |
800 |
(300) |
5А |
30 |
- |
(50.5) |
- |
30 |
(0.15) |
Т5в |
|
|
КП948В |
700 |
(370) |
5А |
30 |
- |
(50.5) |
- |
30 |
(0.15) |
Т5в |
|
|
КП948Г |
600 |
(250) |
5А |
30 |
- |
(50.5) |
- |
30 |
(0.15) |
Т5в |
|
|
КП953А |
n-канальный со ста-тической индукцией |
800 |
(450) |
15А |
50 |
- |
(50.5) |
- |
20 |
(0.06) |
Т246 |
|
КП953Б |
800 |
(300) |
15А |
50 |
- |
(50.5) |
- |
20 |
(0.06) |
Т246 |
|
|
КП953В |
700 |
(430) |
15А |
50 |
- |
(50.5) |
- |
20 |
(0.06) |
Т246 |
|
|
КП953Г |
600 |
(300) |
15А |
50 |
- |
(50.5) |
- |
20 |
(0.06) |
Т246 |
|
|
КП953Д |
800 |
(450) |
15А |
50 |
- |
(50.5) |
- |
20 |
(0.065) |
Т246 |
|
|
КП954А |
n-канальный со ста-тической индукцией |
150 |
(80) |
20 А |
40 |
- |
(50.3) |
- |
60 |
(0.03) |
Т5в |
|
КП954Б |
100 |
(50) |
20 А |
40 |
- |
(50.3) |
- |
60 |
(0.03) |
Т5в |
|
|
КП954В |
60 |
(40) |
20 А |
40 |
- |
(50.3) |
- |
60 |
(0.03) |
Т5в |
|
|
КП954Г |
20 |
(20) |
20 А |
40 |
- |
(50.3) |
- |
60 |
(0.03) |
Т5в |
|
|
КП957А |
n-канальный со ста-тической индукцией |
800 |
(400) |
1 А |
10 |
- |
(£ 1) |
- |
30 |
(0.8) |
Т4в |
|
КП957Б |
850 |
(300) |
1 А |
10 |
- |
(£ 0.1) |
- |
30 |
(0.8) |
Т4в |
|
|
КП957В |
700 |
(400) |
1 А |
10 |
- |
(50.1) |
- |
30 |
(0.8) |
Т4в |
|
|
КП958А |
n-канальный со ста-тической индукцией |
150 |
- |
20 А |
70 |
- |
(50.5) |
- |
70 |
(0.02) |
Т246 |
|
КП958Б |
100 |
- |
20 А |
70 |
- |
(50.5) |
- |
70 |
(0.02) |
Т246 |
|
|
КП958В |
60 |
- |
20 А |
70 |
- |
(50.5) |
- |
70 |
(0.02) |
Т246 |
|
|
КП958Г |
20 |
- |
20 А |
70 |
- |
(50.5) |
- |
70 |
(0.02) |
Т246 |
|
|
КП959А |
n-канальный со ста-тической индукцией |
300 |
(220) |
0.2 А |
7 |
- |
(£ 0.02) |
- |
20 |
(5.7) |
Т4в |
|
КП959Б |
250 |
(200) |
0.2 А |
7 |
- |
(£ 0.02) |
- |
20 |
(5.7) |
Т4в |
|
|
КП959В |
200 |
(120) |
0.2 А |
7 |
- |
(£ 0.02) |
- |
20 |
(5.7) |
Т4в |
|
|
КП960А |
p-канальный со ста-тической индукцией |
300 |
(220) |
0.2 А |
7 |
(50.02) |
- |
20 |
(5.7) |
Т4в |
|
|
КП960Б |
250 |
(200) |
0.2 А |
7 |
" |
(50.02) |
- |
20 |
(5.7) |
Т4в |
|
|
КП960В |
200 |
(120) |
0.2 А |
7 |
- |
(£ 0.02) |
- |
20 |
(5.7) |
Т4в |
|
|
КП964А |
p-канальный со ста-тической индукцией |
150 |
(80) |
20 А |
40 |
- |
(50.3) |
- |
60 |
(0.015) |
Т5в |
|
КП964Б |
100 |
(50) |
20 А |
40 |
- |
(50.3) |
- |
60 |
(0.015) |
Т5в |
|
|
КП964В |
60 |
(40) |
20 А |
40 |
- |
(50.3) |
- |
60 |
(0.013) |
Т5в |
|
|
КП964Г |
20 |
(20) |
20 А |
40 |
- |
(50.3) |
- |
60 |
(0.013) |
Т5в |
UКБО - максимально допустимое напряжение коллектор - база;
UКБО и - максимально допустимое импульсное напряжение коллектор - база;
UКЭО - максимально допустимое напряжение коллектор - эмиттер;
UКЭО и - максимально допустимое импульсное напряжение коллектор -эмиттер;
UКЭН - напряжение насыщения коллектор - эмиттер;
UСИ max - максимально допустимое напряжение сток - исток;
UСИО - напряжение сток - исток при оборванном затворе;
UЗИ max - максимально допустимое напряжение затвор - исток;
UЗИ отс - Напряжение отсечки транзистора, при котором ток стока дости-гает заданного низкого значения (для полевых транзисторов с р-n переходом, и с изолированным затвором);
UЗИ пор - Пороговое напряжение транзистора между затвором и стоком, при котором ток стока достигает заданного низкого значения (для полевых тран-зисторов с изолированным затвором и п-каналом);
IK max - максимально допустимый постоянный ток коллектора;
IK max и - максимально допустимый импульсный ток коллектора;
IC max - максимально допустимый постоянный ток стока;
IC нач - начальный ток стока;
IC ост - остаточный ток стока;
IКБО - обратный ток коллектора;
РК max - максимально допустимая постоянная рассеиваемая мощность коллектора без теплоотвода;
РК max т - максимально допустимая постоянная рассеиваемая мощность коллектора с теплоотводом;
РСИ max - максимально допустимая постоянная рассеиваемая мощность сток - исток;
H21Э - статический коэффициент передачи тока биполярного транзистора в схеме с общим эмиттером;
RСИ отк - сопротивление сток - исток в открытом состоянии;
S - крутизна характеристики;
fГР. - граничная частота коэффициента передачи тока в схеме с общим эмиттером;
КШ - коэффициент шума биполярного (полевого) транзистора;
