Основные формулы для расчета антенн



Здесь приведены некоторые формулы наиболее часто применяемые для расчета антенн. Встроенные калькуляторы помогут облегчить радиолюбителям расчеты при различных экспериментах с антеннами. Приведенные формулы взяты из различных источников и систематизированы для разных антенн.



1. Основные формулы для диполя и штыря



Длина полуволновой антенны в свободном пространстве = 15006/F(МГц) (см)
Длина реальной полуволновой антенны (до 30 МГц) = 14274/F(МГц) (см)
Длина полуволновой антенны (от 50 до 144 МГц) = 14030/F(МГц) (см)
Длина полуволновой антенны (свыше 144 МГц) = 14233/F(МГц) (см)
Длина четверть волновой антенны = 7137/F(МГц) (см)
Длина полноволновой антенны = 30653/F(МГц) (см)
Введите частоту : (МГц)

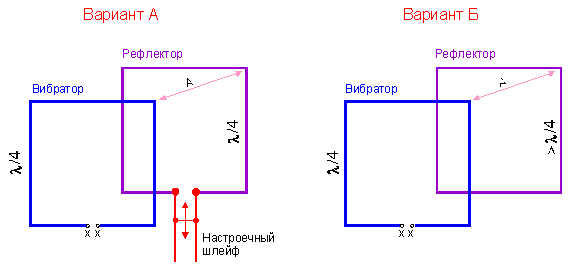

2. Формулы для антенны "Двойной квадрат"



An-for1
Антенна с настроечным шлейфом (вариант А)
Длина стороны каждой рамки = 7564/F(МГц) (см)
Расстояния между рамками A= 3599/F(МГц) (см)
Антенна с рефлектором в виде замкнутой петли (вариант Б)
Длина стороны вибратора = 7625/F(МГц) (см)
Длина стороны рефлектора = 7869/F(МГц) (см)
Расстояния между рамками A= 3599/F(МГц) (см)
Введите частоту : (МГц)

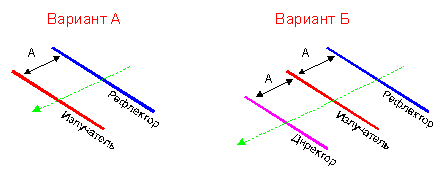

3. Формулы для антенны YAGI



 An-for2



2-х элементная YAGI (вариант А)
Длина излучателя = 14518/F(МГц) (см)
Длина директора = 13725/F(МГц) (см)
Расстояние между элементами A = 3660/F(МГц) (см)
3-х элементная YAGI с расстоянием между элементами 0.25 лямбда (вариант Б)
Длина излучателя = 14426.5/F(МГц) (см)
Длина рефлектора = 15280.5/F(МГц) (см)
Длина директора = 13572.5/F(МГц) (см)
Расстояние между элементами A = 7137/F(МГц) (см)
Введите частоту : (МГц)

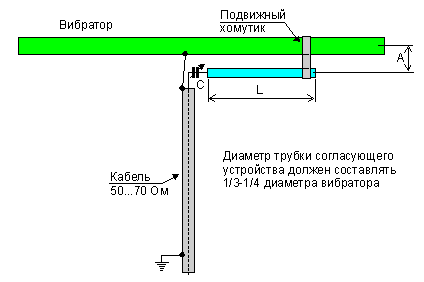

4. Y-образная схема согласования антенн YAGI





An-for3





Диапазон, м Длина L трубки схемы
согласования, см
Расстояние А, см Максимальное значение емкости
переменного конденсатора C, пф
2

10

15

20

40







16,5

80

120

170

300







2

10

14

16

22







18

50

80

150

250











В таблице приведены приблизительные данные для y-образной схемы согласования. Указанные значения пригодны лишь в том случае, когда входное сопротивление антенны лежит в пределах от 15 до 30 Ом и согласование производится с коаксиальным кабелем с волновым сопротивлением 50...70 Ом.

Литература:
1. Bill Orr. Radio Handbook
2. Bill Orr. All about Cubical Quads.
3. К.Ротхаммель. Антенны.
