Наиболее простая комнатная антенна - полуволновый разрезной вибратор.
Полуволновым он называется потому, что общая длина его двух плеч В примерно равна половине длины волны принимаемого телевизионного канала. Разрезным же он назван в связи с тем, что вибратор разрезан на два плеча пополам. Плечи вибратора выполняют из провода. Можно использовать голый или изолированный провод, одножильный или многожильный, а также антенный канатик. Плечи вибратора изолированы одно от другого в середине орешковым изолятором. Такие же изоляторы установлены на концах вибратора, при помощи которых антенна двумя проводами или кусками шпагата крепится к стенам комнаты. В отсутствие орешковых изоляторов можно использовать обычные фарфоровые ролики. Выводы а-а' делают только у среднего изолятора, по краям их делать нет необходимости. Все четыре скрутки нужно тщательно пропаять, чтобы при натяжении антенны они не разошлись. Поэтому, если антенна выполнена из изолированного провода, его концы на соответствующую длину нужно освободить от изоляции. Длина полуволнового вибратора точно равна половине длины волны только в том случае, если вибратор выполнен из провода бесконечно малого диаметра. При конечных значениях диаметра длина вибратора укорачивается тем сильнее, чем толще вибратор. При этом имеет значение не сам диаметр провода, а его отношение к длине волны, на которую рассчитан вибратор. Тем не менее для комнатных антенн, выполненных из провода или антенного канатика, вибратор оказывается достаточно тонким и его длина незначительно отличается от половины длины волны: в диапазоне 1-5 каналов - в пределах 0, 97... 0, 975 половины длины волны, а в диапазоне 6-12 каналов - 0, 965... 0, 971 половины длины волны. В таблице приведены

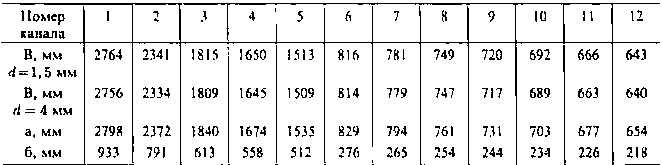

значения длины В полуволнового вибратора для любого из 12-метровых каналов при двух диаметрах провода, из которого выполнены плечи вибратора: 1, 5 мм и 4 мм.
Видно, что при более толстом вибраторе его длина немного меньше, чем при более тонком. Входное сопротивление разрезного полуволнового вибратора составляет 73 Ом и хорошо согласуется с коаксиальным кабелем, имеющим волновое сопротивление 75 Ом. Однако для подключения коаксиального кабеля к антенне симметричной конструкции необходимо симметрирующее устройство. Оно представляет собой кольцо из феррита марки 50ВЧ или 1000НН размерами 7х4х2 мм, либо марки 100ВЧ размерами 8, 4х3, 5х2 мм.
Кольцо сначала обматывают узкой полоской полиэтилена, а затем на него наматывают две обмотки, каждая из которых содержит восемь витков, намотанных двумя проводами ПЭЛШО диаметром 0, 21 мм. Витки обмоток необходимо распределить равномерно по кольцу, а их концы закрепить нитками. Важно соблюдать такое же направление витков, как показано на рисунке.

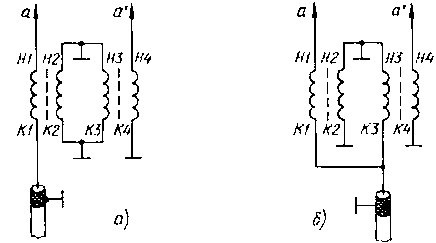

Подключают фидер к антенне с помощью этого симметрирующего устройства в точках а-а' в соответствии со схемой.
Оплетка кабеля и заземленные концы обмоток соединяют в одной точке возможно более короткими проводниками. Симметрирующее устройство хорошо работает на всех 12 каналах метрового диапазона волн.
Коэффициент усиления разрезного полуволнового вибратора равен единице, что соответствует нулю децибел. Это вполне естественно, так как коэффициент усиления определяется именно по отношению к полуволновому вибратору.
