Замок с магнитным ключом

Работа этого замка основана на использовании постоянных магнитов и герконов. Это позволяет получить надежные с точки зрения устойчивости работы замки и ключи.

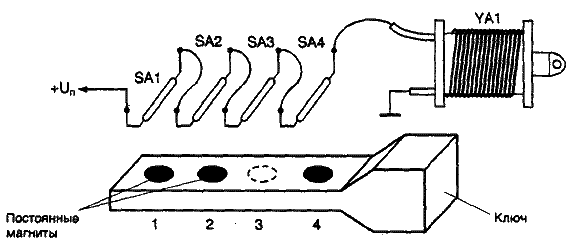

Замок состоит из четырех герконов SA1, SA2, SA3, SA4 и электромагнита YA1. Причем, герконы SA1, SA2, SA4 имеют нормально разомкнутые контакты, а геркон SA3 - нормально замкнутые. Герконы могут устанавливаться в произ-вольной последовательности, количество их может быть различным, что способствует повышению секретности замка. Замок и ключ имеют следующую конструкцию .

Герконы SA1 - SA4 устанавливаются вдоль отверстия, в которое вставляется ключ с постоянными магнитами. Расстояние между магнитами и герконами должно быть не более 5 мм. Расстояние между герконами должно быть равно расстоянию между центрами магнитов ключа. После того как ключ будет вставлен в отверстие замка до упора, магниты 1, 2, 4 будут находиться напротив герконов SA1, SA2, SA4 соответственно, что приведет к замыканию контактов последних. Поскольку контакты геркона SA3 замкнуты (магнит на него не воздействует), через обмотку электромагнита YA1 начинает протекать ток, вызывая его срабатывание. Если кто-нибудь попытается открыть такой замок, вставив вместо магнитного ключа магнит подходящего размера, то это приведет к срабатыванию всех герконов. При этом котакты геркона SA3 разомкнутся и прервут цепь питания электромагнита YA1. Замок останется в закрытом состоянии.
Герконы могут быть любыми, например КЭМ-1. Однако ток срабатывания электромагнита не должен превышать предельно допустимый ток коммутации герконов. В противном случае вместо электромагнита YA1 необходимо вклю-чить реле, контактами которого и будет включаться последний.
Магниты для ключа можно использовать от магнитных шашек или шахмат, подходящие по размерам. Электромагнит YA1 может быть любым, подходящим по таким параметрам, как напряжение питания, ток, тяговое усиление и т.д.
