УНЧ 4-канала на базе TDA7057AQ для ПК

Данная схема проста в исполнении, не нуждается в наладке, регулировка уровня всех каналов проводится одним резистором. В качестве радиатора на две МС использовал алюминевую пластину 40*110*3мм, вроде нормально. Мощность / сопротивление - 5 Вт / 8 Ом; 3 Вт / 16 Ом.

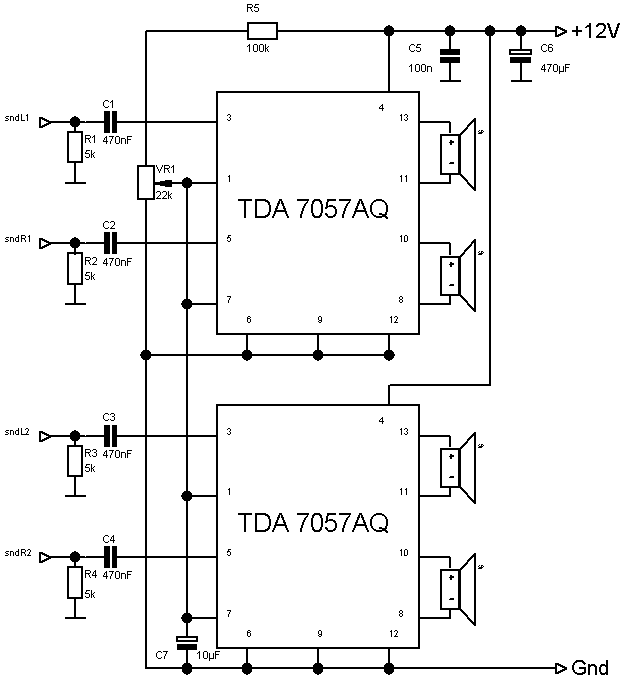

Схема выполнена пр.sPlan 5.0
