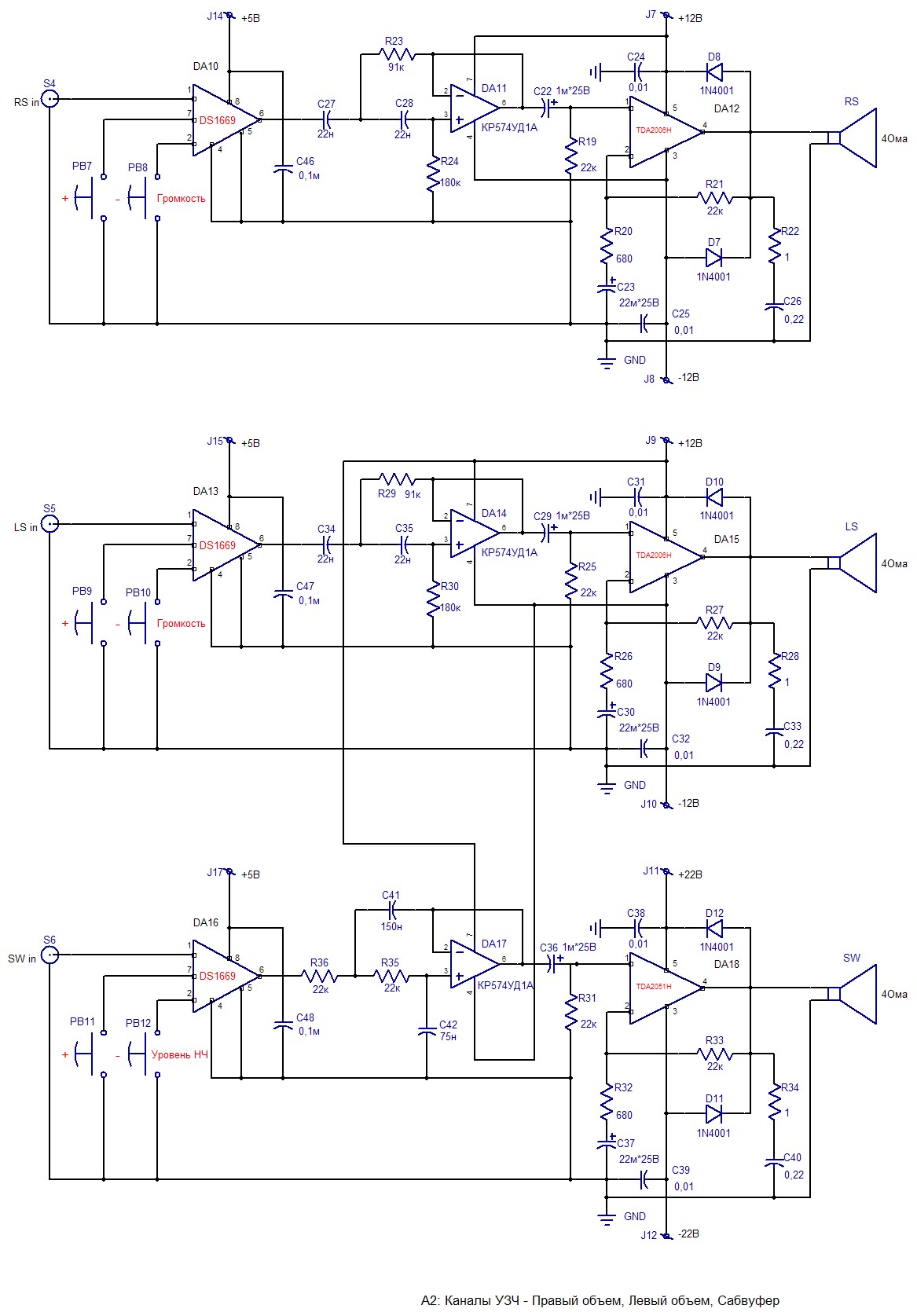

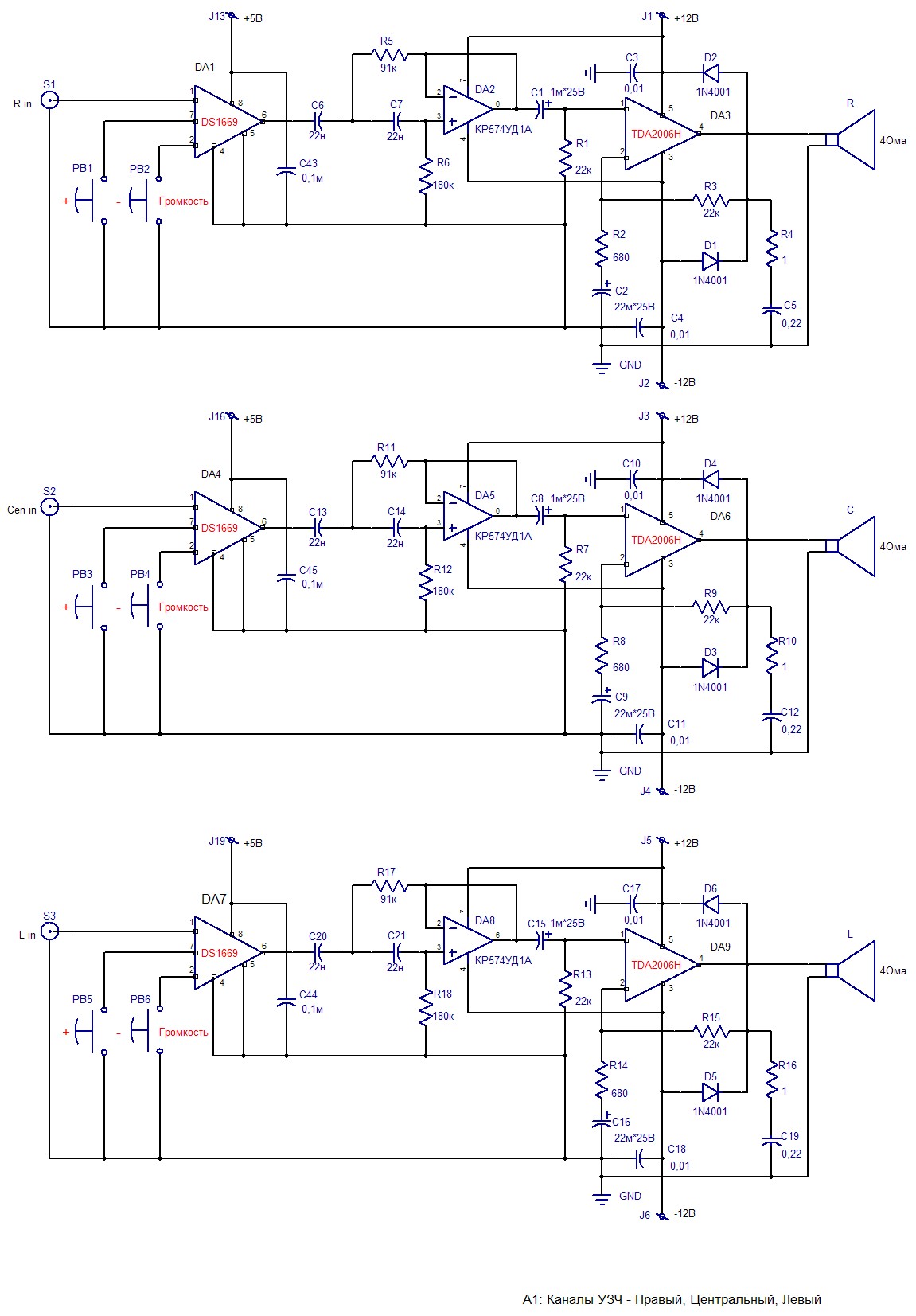

Предлагаю вашему вниманию схему усилителя, для реализации компьютерной акустической системы стандарта 5.1, среднего класса, наподобии Top Device, JetBalance, для подключения к двуполосным АС. Извиняюсь за неправильную последовательность маркировки компонентов, так как идеи по улучшению приходили в процессе разработки. Идею с цифровой кнопочной регулировкой звука, взял со своей акустики Top Device. В промежуточном звене усилителя, установил активные фильтры на ОУ, для защиты оконечных усилителей от перегрузки ненужными частотами и более ровного звучания.
Технические характеристики:
Мощность усилителя:
максимальная – 100Вт
номинальная – 90Вт
5 каналов * 12Вт + 1 канал * 40Вт
Диапазон воспроизводимых частот:
5 канальный УЗЧ объемного звучания – 120Гц…20кГц
усилитель сабвуфера – 120Гц…100Гц
Чувствительность усилителя:
5 канальный УЗЧ объемного звучания – 200мВт
усилитель сабвуфера – 200мВт
Коэффициент гармоник:
5 канальный УЗЧ объемного звучания – 0,2%
усилитель сабвуфера – 0,5%
