Выносной микрофонный усилитель

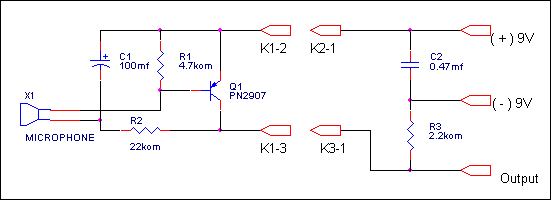

Схема представляет собой простой миниатюрный помехоустойчивый микрофонный усилитель применяемый при использовании электретных микрофонов. Одним из достоинств схемы является возможность использования двухпроводного кабеля (экран и провод) для подключения к УНЧ (который подключают через разьёмы К1-К2). Коэффициэнт усиления при данных номиналах около 100. Изменить коэффициэнт усиления устройства можно с помощью сопротивления R1. Схема позволяет вынести капсулу Х1 на расстояние до 5 метров (с помощью экранированного кабеля). Подборку точных параметров по постоянному току для капсулы Х1 производят с помощью сопротивления R3 в соответствии с требованиями на капсулу. Обычно постоянное напряжение на капсуле должно быть в пределах 3-4В. Если предполагается использовать трёхпроводную схему включения, нет небходимости в установке разьёмов К1.
