Кассетный диктофон предназначен для записи и воспроизведения двухдорожечных речевых программ с использованием самодельных кассет, вмещающих 57 м магнитной ленты толщиной 9 мкм. При записи и воспроизведении используется микрофонно-воспроизводящее устройство, в качестве которого применен микрофон МД-644. Питается диктофон от батареи напряжением 7,5 В, составленной из 6 элементов РЦ-63. Одного комплекта элементов хватает на 10 ч непрерывной работы.
Основные
параметры
| Скорость ленты, см/с |
4,76 |
| Рабочий диапазон частот канала записи-воспроизведения,
Гц |
50...8 000 |
| Номинальная выходная мощность, мВт |
2 |
| Частота тока стирания и подмагничивания, кГц |
40 |
| Относительный уровень стирания, дБ |
-40 |
| Потребляемый ток, мА, в режиме: |
|
| записи |
52 |
| воспроизведения |
45 |
| перемотки |
60 |

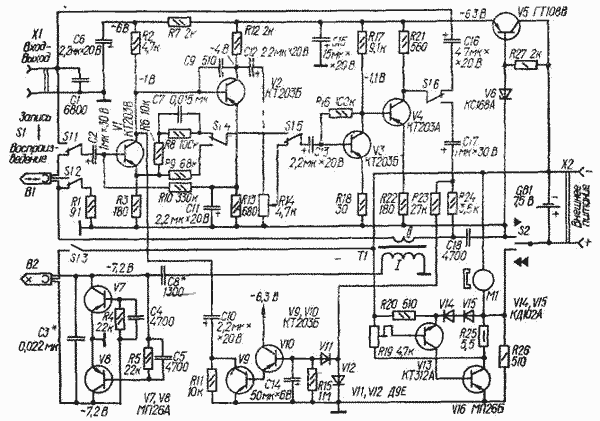

Электрическая часть диктофона состоит из универсального усилителя (V1-V4), устройства автоматической регулировки уровня записи (АРУЗ) (V9, V10), генератора тока стирания и подмагничивания (V7, V8) и стабилизатора частоты вращения электродвигателя (V13, V16).
|
Перевод диктофона из режима записи в режим воспроизведения, и наоборот, осуществляется переключателем S1. Лентопротяжным механизмом управляют переключателем S2: его верхнее (по схеме) положение соответствует рабочему ходу ленты (запись или воспроизведение), нижнее - перемотке, среднее - остановке.
Принцип действия АРУЗ основан на шунтировании нагрузки первого каскада универсального усилителя (V1) участком эмиттер - коллектор транзистора V9 при превышении выходным сигналом в режиме записи определенного уровня. Особенностью генератора тока стирания и подмагничивания является отсутствие специальных катушек - колебательный контур образован индуктивностью обмотки стирающей головки В2 и конденсатором СЗ.
В диктофоне использованы транзисторы со статическим коэффициентом передачи тока h21э, равным 130 (V1), 100 (V5), 80 (V2, V3, V9, V10) и 24 (V4, V7, V8, V16).
В лентопротяжном механизме применен электродвигатель ДПР-3 (возможна замена на ДПМ-20). Магнитные головки - самодельные. Универсальная головка В1 имеет рабочий зазор шириной 3 мкм и индуктивность 10 ┘ 83 мГн, стирающая (В2) - зазор шириной 10 мкм и индуктивность 2 X 0,2 мГн. В качестве магнитопровода трансформатора Т1 использовано ферритовое (2000НМ) кольцо типоразмера К7 X 4 X 2. Обмотки I и II намотаны проводом ПЭВ-2 - 0,1 и содержат соответственно 110 и 40 витков.
|
