Микшер

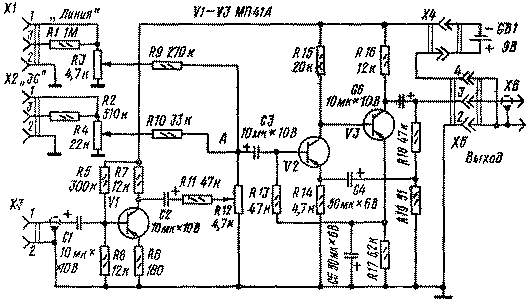

Микшерные устройства предназначены для смешивания и одновременной записи на магнитофон или компьютер нескольких сигналов. Схема микшера показана на рисунке.

Микшер позволяет смешивать сигналы трех источников, поступающие на три входа - на разъемы X1, Х2 сигналы 50 и 10 000 мВ, и на разъем ХЗ сигнал 0,2 мВ. Максимальное выходное напряжение 0,5 В.

Сигналы, поступающие на вход микшера, смешиваются в точке А и усиливаются линейным усилителем, выполненным на транзисторах V2 и V3. Сигнал с входа ХЗ предварительно усиливается транзистором V1.
