Усилитель НЧ для переносной радиоаппаратуры

Основные параметры Номинальный диапазон частот, Гц 40...20 000
Номинальная выходная мощность, Вт, на нагрузке сопротивлением 4 Ом при коэффициенте гармоник до 2 % 4
Входное сопротивление, кОм 50

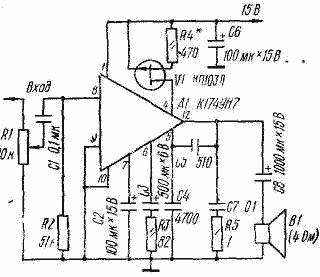

Особенность усилителя (рис II.I) -применение в цепи питания предоконечиого каскада микросхемы (вывод 4) стабилизатора тока на полевом транзисторе V1 вместо так называемой вольтодобавки, предусмотренной типовым включением микросхемы.

Это позволило получить наибольшую амплитуду усиливаемого сигнала и одновременно снизить коэффициент гармоник до 2...2,5 %. Дальнейшее уменьшение нелинейных искажений достигнуто увеличением глубины отрицательной обратной связи (ООС) за счет увеличения сопротивления резистора R3 с 56 до 82 ..100 Ом

В стабилизаторе тока можно использовать полевые транзисторы КП103И, КП103К, КП103М. Резистор R4* подбирают так, чтобы ток стока транзистора стал равным 2 ..2,5 мА.
