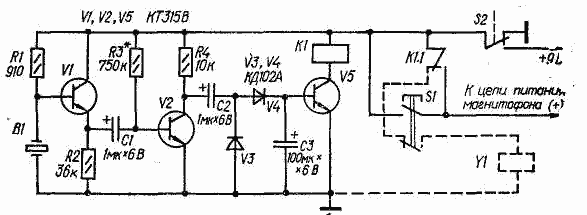

Включают автостоп переключателями S2 (он механически связан с клавишами переключателя рода работы магнитофона) и S1. С началом вращения приемного узла на выходе датчика В1 возникает шумоподобный сигнал, который усиливается транзисторами VI, V2 и поступает на выпрямитель (V3, 44). Постоянная составляющая выпрямленного напряжения открывает транзистор V5, и реле К1 срабатывает, блокируя контактами К1.1 контакты кнопки S1 (теперь ее можно отпустить).
При остановке приемного узла сигнал на выходе датчика пропадает, и реле К1 отпускает, разрывая цепь питания магнитофона. В отсутствие сигнала устройство потребляет ток около 0,6 мА, в рабочем режиме - около 6мА. Снижение потребляемого тока достигнуто доработкой реле РЭС-15 (паспорт РС4.591.001). Пружина его механизма ослаблена настолько, что ток срабатывания при напряжении 7,5...8 В стал равным 4 мА.
В устройстве можно использовать любые маломощные диоды и кремниевые транзисторы со статическим коэффициентом передачи тока h21э > 70.
Налаживание сводится к подбору резистора R3* до получения тока коллектора транзистора V2 в пределах 0,5...0,6 мА и регулировке давления щетки на подкассетник. Давление должно быть минимальным, но таким, чтобы реле К1 надежно срабатывало при минимальной частоте вращения подкассетника. Для увеличения сигнала с датчика на подкассетнике рекомендуется выгравировать 30...40 радиальных рисок глубиной 0,1 мм.
