Малошумящий предварительный усилитель с низким входным сопротивлением

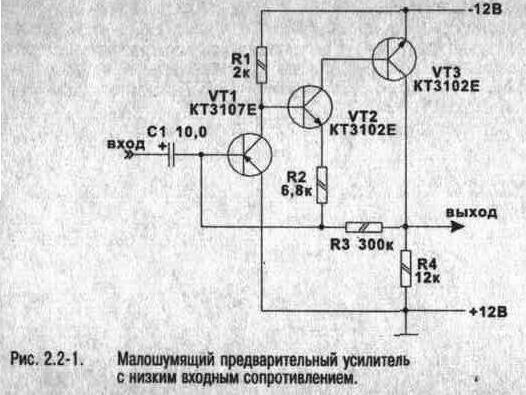

Усилитель на рис. 2.2-1 имеет входное сопротивление 5 Ом, полученное благодаря применению ПОС и ООС в определенных соотношениях. Часть эммитерного сигнала транзистора VT2, поступающего на базу VT1, создает ООС, а коллекторный сигнал VT3 — ПОС. Благодаря низкому входному сопротивлению значительно улучшены шумовые характеристики усилителя. Спектральная плотность собственных шумов при разомкнутом входе составляет 2*10(-4) мкВ/Гц. Коэффициент усиления равен 40. Полоса пропускания определяется емкостью С1.
