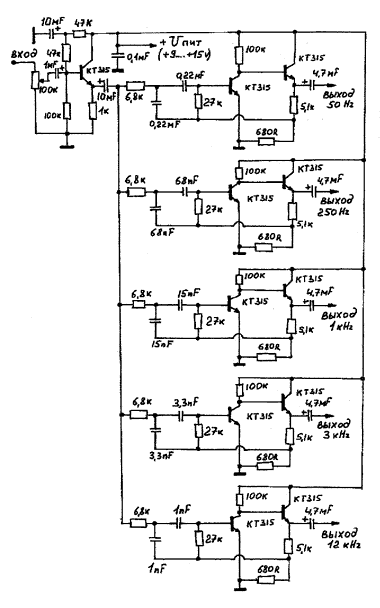

Спектроанализатор предназначен для отображения реального уровня сигнала в пяти полосах звукового спектра. Он имеет в своем составе пять полосовых фильтров, каждый из которых настроен на свою частоту и имеет на выходе сигнал только своего частотного диапазона см. рис. 2.
К каждому из пяти выходов подключается светодиодный индикатор уровня (практически любой). В результате Вы получаете возможность визуально контролировать уровень сигнала в каждом частотном диапазоне, а не общий суммированный сигнал (если используется только один индикатор). Особенно хорошие результаты получаются, если гпектроанализатор совмещен с 5-ти или 6-ти полосным эквалайзером. В этом случае Вы оперативно регулируете амплитудно-частотную характеристику звукового тракта я одновременно наблюдаете за спектральным изменением звукового сигнала.
