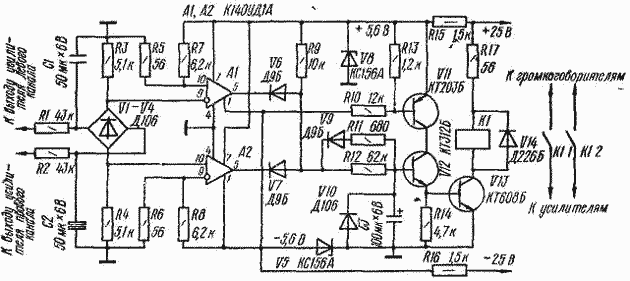

| Устройство состоит из двух фильтров нижних частот (R1C1 и R2C2), диодного распределителя (VI - V4), двух компараторов, выполненных на ОУ A1, A2, и электронного ключа на транзисторах V11-V13, нагруженного на обмотку реле К1. Если усилитель исправен, то с включением питания диоды V6, V7 закрываются положительными выходными напряжениями ОУ A1, A2, и конденсатор СЗ начинает заряжаться через резисторы R9, R12 от стабилизированного источника напряжения на стабилитроне V8. В момент, когда напряжение на конденсаторе достигает 1,3 ..1,4 В, транзистор V12, а затем и V13 открываются, и реле К1 срабатывает, подключая громкоговорители к выходам усилителей левого и правого каналов. При появлении на выходе любого из усилителей напряжения положительной полярности, превышающего 1,2 В, выходное напряжение ОУ А1 становится отрицательным, диод V6 открывается, конденсатор СЗ быстро разряжается через него и цепь R11V9, и транзисторы V12, V13 закрываются. В результате реле К1 отпускает, и его контакты отключают громкоговорители от усилителей. Аналогично процесс протекает при появлении на выходе любого из усилителей напряжения отрицательной полярности (в этом случае отрицательным становится выходное напряжение ОУ А2, и конденсатор СЗ разряжается через цепь R11V9V7), а также разнополярных напряжений любого, превышающего пороговое, значения. Реакция устройства на исчезновение напряжения питания положительной полярности обусловлена тем, что это напряжение использовано для питания транзисторов V12, V13. При исчезновении напряжения питания отрицательной полярности закрывается транзистор V11 (напряжение смещения на его базу подается через резистор R10 от источника - 5,6 В), разрывая коллекторную цепь транзистора V12. В обоих случаях срабатывает реле К1 и отключает громкоговорители от усилителей. В устройстве применено реле РЭС-9 (паспорт РС4 524 200). |
Устройство защиты громкоговорителей на микросхемах
