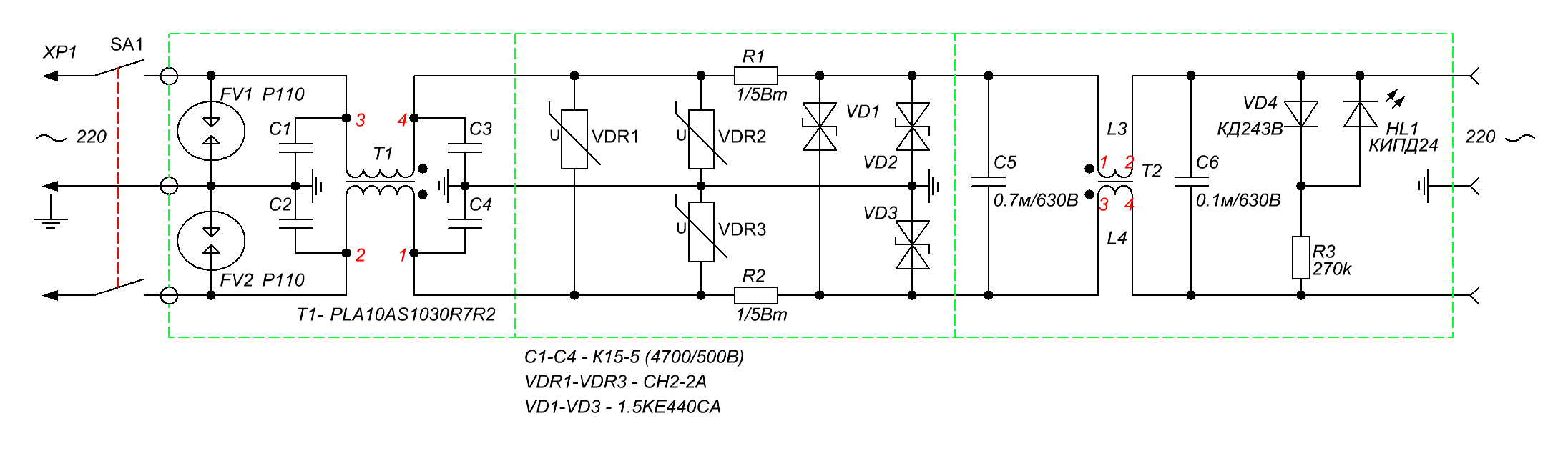

Предназначен для подавления выбросов энергии в бытовой сети, а также для фильтрации ЭМ помех. Оказывает хорошее подавление, даже при грозовых разрядах. Схема устройства проста и описания не требует.
Изготовление тр-ра Т2
Изготовление трансформатора Т2, состоящего из двух катушек L3 и L4. На сердечнике из альсиферового сплава марки МП140, типоразмера КП36х25х7,5 (2 части). Каждую обмотку содержащую по 70 витков, наматывают проводом ПЭВ, диаметром 0,85мм (намотка виток к витку). Так как вся обмотка не поместится в одном слое, ее остаток доматывается после изоляции первого слоя (на противоположных сторонах катушек, оставить свободный зазор между обмотками 2…3 мм). Внешний вид намотки и расположение обмоток для Т2, показано на рисунке.
