Часы с дистанционным управлением BCL-1

BCL-1 часы дистанционного управления может реализовать эти функции:
1 Потери мощности памяти
2 Проверка времени точно, почасовой сигнал
Коррекция 3 Ошибка
4 Может выключить цифровой дисплей
Будильник 5 5 канал

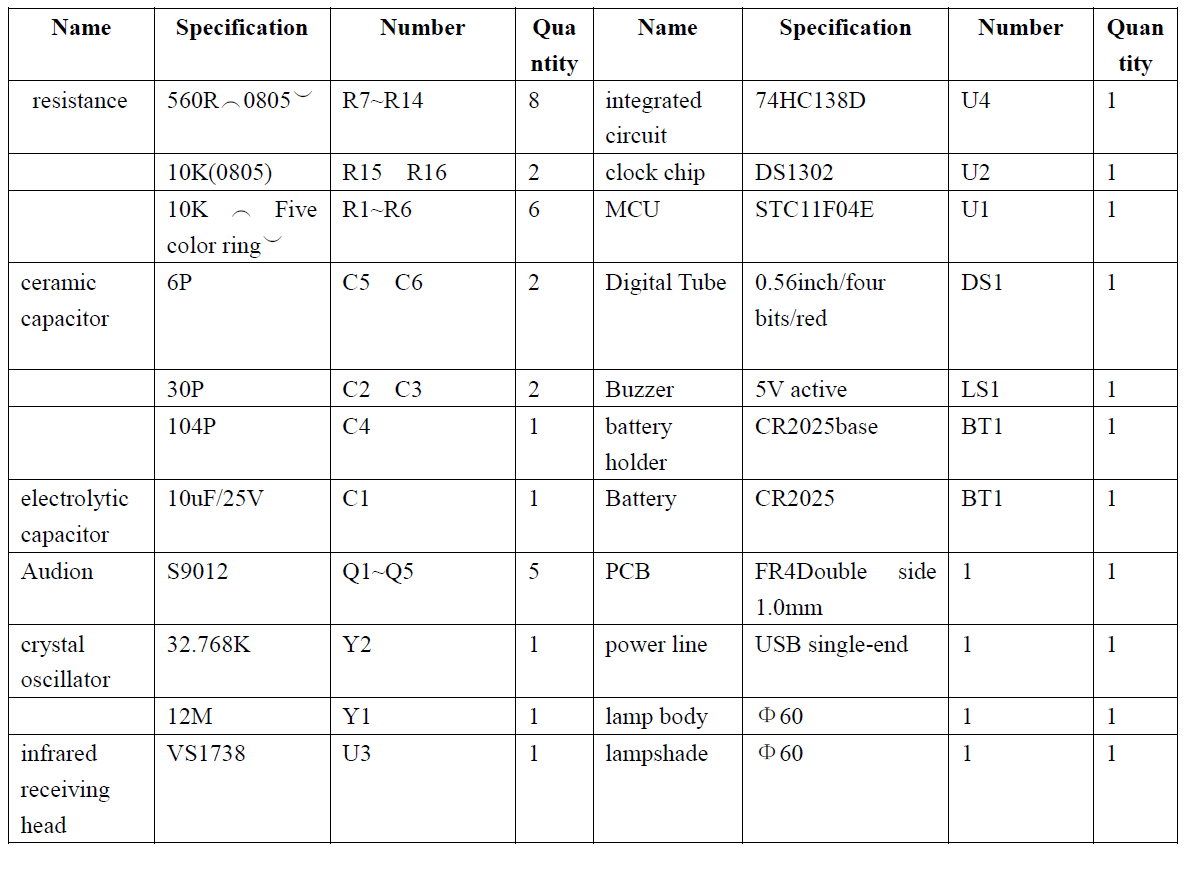

2> .Каталог описание DIY комплекты
1 комплект модель: BCL-1
Название 2 Пакет: 4-битовый часы дистанционного управления
Размер 3 PCB: Φ57mm 1,0 мм толщиной
4 Работа напряжение: 5V (Создано USB)
5 лампа размер тела: Φ60mm
3> .Principle Описание
Вся система состоит из микроконтроллера системы минимальной, инфракрасного схемы приемника,
индикатор цепи, зуммер схема, чип часы и питания.
1 MCU минимальная система: U1 (STC11F04E), ПОР составляют С1 и R5, часы
Схема составлена ​​C2 / C3 / Y1
2 Инфракрасный схема приемника: U3 отвечает принимать сигнал, который посылается на
пульт дистанционного управления. После усиления вся строка выводится с 1 штифтом и отправить

- 2 -
MCU для обработки.
3 Показать цепи: U4 (74HC138D) 3--8 декодер, Q1-Q4, R7-R14 и цифровой трубки
, который имеет тот же анод.
4 зуммер схема: R6, Q5 и LS1, ключ тон круглосуточно, звук почасовой сигнал,
колокол часов. Звук выводится через P3.1 порта MCU и сделать звук, Q5
вождение LS1
5 часов чип: U2 (DS1302), Y2, C5, C6 и BT1
6 Питание: J1 подключения линии электропитания и C4 сглаживание.
4> Инструкция .Operating
Общее назначение клавиш:
ключ в центре является главное меню; Увеличение ключ и контроль уменьшение
"Выключение" и "качая головой"; Правая и левая контроль ключ "Скорость" и "Время"
Когда при нормальном ходьба часовой интерфейс, вход в подменю настройки времени.
1 подменю время регулировки: место, где мерцает на цифровой трубки
выбран в данный момент. Нажав ключи "увеличение", "уменьшить" "левой" и "правой" к
настроить час и минуту. Затем нажмите кнопку "Ветер" для сохранения и выхода. Затем введите
подменю настройки будильника.
2 Подменю настройки будильника: Во-первых, это выбор главного выключателя 5 канала
будильник. Первый бит отображает C и два бита в конце, когда вспышка будет отображаться на
или ВЫКЛ. Он включается по клавишам "увеличить" "уменьшить" Если вы выбираете OFF, то
нажмите клавишу в центре, чтобы войти в подменю коррекции ошибок. Если вы выбираете ON,

- 3 -
затем нажмите клавишу в центре, чтобы войти в подменю настройки каждого канала. Возьмите
Первый канал, например. Дисплей C1 и два бита в конце, когда вспышка будет отображать
ON или OFF. Установка ВКЛ и ВЫКЛ то же самое, что и выше. Если вы выбираете OFF, то
нажмите клавишу в центре, чтобы войти в подменю настройки о включения или выключения
Второй канал. Если вы выбираете ON, затем нажмите клавишу в центре, чтобы войти в настройки
час и минуту, метод установки такой же, как настройки времени. После установки финишной,
нажмите клавишу в центре, чтобы войти в настройки второго канала, до закончить установку
Пятый канал. И затем нажмите клавишу в центре, чтобы войти в подменю ошибки
коррекция

3.Submenu коррекции ошибок: Первый бит отображает N и два бита в конце, когда
Вспышка Показать на (открытый коррекция) или OFF (близко коррекция) .It переключается
ключи "увеличить" "уменьшить" Если вы выбираете OFF, затем нажмите клавишу в центре к
вход в подменю нормальной ходьбе часовой интерфейс. Если вы выбираете ON, затем нажмите
ключ в центре, чтобы войти в интерфейс настройки коррекции параметра. Если два бита
конец дисплей 01 и вспышка, она представляет один день. Число дней является одним 1-999,
Вы можете переключиться, нажав на кнопку "увеличить" и "уменьшить". После выбора
день, затем нажмите клавишу в центре, чтобы войти в настройки секунду. Два бита в конце
дисплей 00 и вспышка, она представляет 0 втором. Число дней является одним -50-50, вы
можно переключаться нажатием на кнопку "увеличить" и "уменьшить" Это означает, что X день
минус Y второй с отрицательным знаком. А это значит, что день X плюс Y второй без
Отрицательный знак. Наконец, нажмите клавишу в центре, чтобы войти в подменю обычной ходьбе
час интерфейс.

- 4 -
B The быстрого операционной функции ключа
1 Под нормальной ходьбе часовой интерфейс, нажать клавишу "выключения" можно закрыть
или откройте дисплей цифровой трубки.
2 Под нормальной ходьбе часовой интерфейс, нажать клавишу "трясущейся головой" может
переключить интерфейс между час или минуту интерфейсом и минуту или второй интерфейс.
3 Под нормальной ходьбе часовой интерфейс, нажать клавишу "под скорость" можно выбрать
ON или OFF всей будильника 5 канала. После установки и нажмите клавишу в
центр, чтобы войти в выбор ВКЛ или ВЫКЛ о функции почасовой сигнал. Затем нажмите
ключ в центре и вернуться к нормальной ходьбе часовой интерфейс
4 Под минут и второй минутах часовой интерфейса и отображения ESC. Второй
разрядные мигает, через несколько секунд, минут и секунд вспышка вместе. И в соответствии с
точное время, нажмите клавишу "время" может позволить второй нуль. На последнем, возвращения
в минутах или второй ходьба часовой интерфейс и проверить правильность времени.
