Конвертер ZX-Spectrum to vga & pal

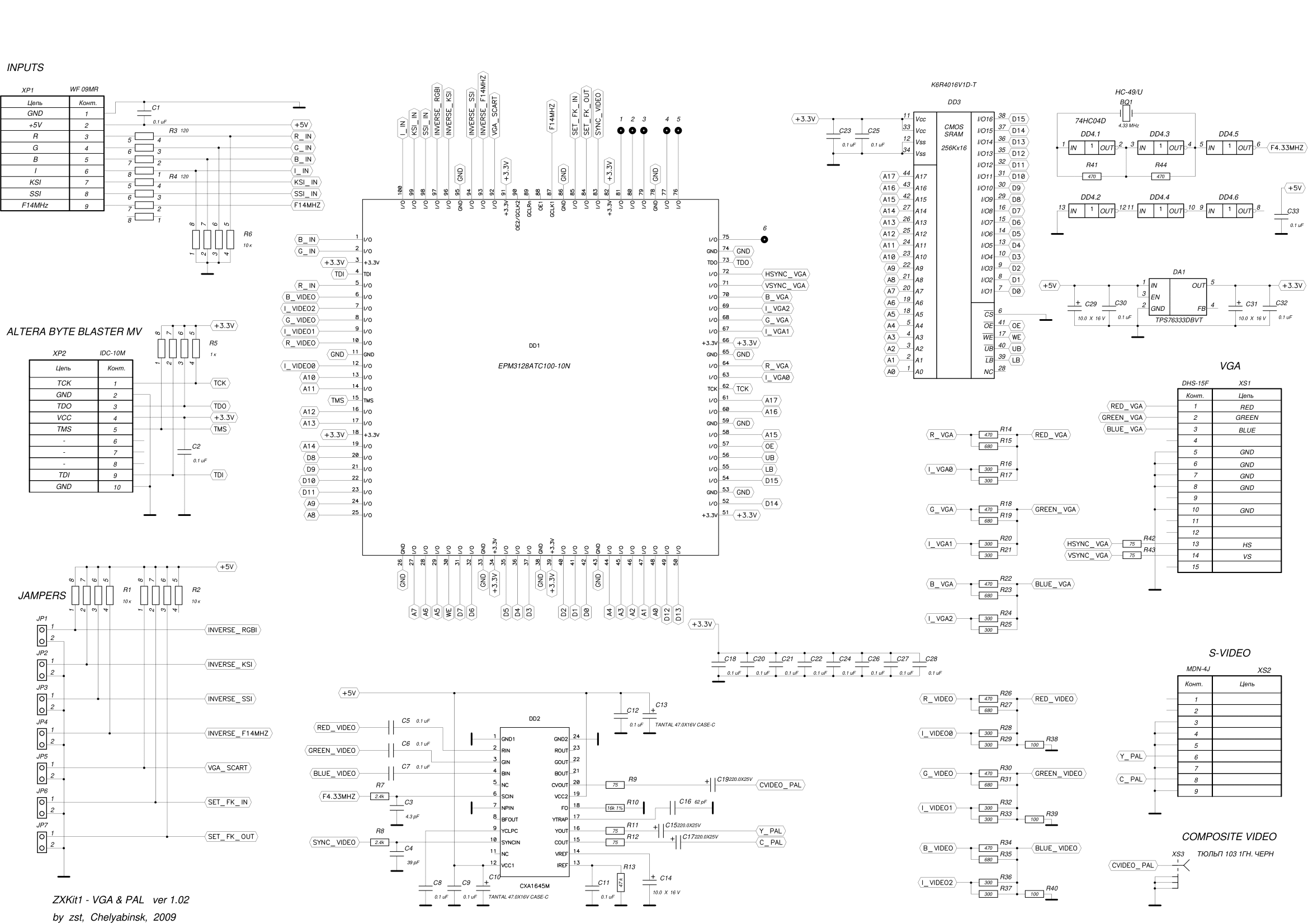

VGA PAL ver 1.02 1

VGA PAL ver 1.02 1



Тип

Номинал

Кол-во

Поз.обозначение

Резисторы



0603X4-

1 к

1

R5

0603X4-

10 к

3

R1,R2,R6

0603X4-

120

2

R3,R4

R0805

2.4k

2

R7,R8

R0805

16k 1%

1

R10

R0805

47 k

1

R13

R0805

75

4

R9,R11,R12,R42

R0805

100

3

R38,R39,R40

R0805

200

1

R43

R0805

300

12

R16,R17,R20,R21,R24,R25, R28,R29,R32,R33,R36,R37

R0805

470

8

R14,R18,R22,R26,R30,R34, R41,R44

R0805

680

6

R15,R19,R23,R27,R31,R35

Конденсаторы



0805-NPO

4.3 pF

1

C3

0805-NPO

39 pF

1

C4

0805-NPO

62 pF

1

C16

0805-X7R

0.1 uF

22

C1,C2,C5-C9,C11,C12,

C18,C20-C28,C30,C32,C33

CAP_SR_8X16

220.0X25V

3

C15,C17,C19

TANTAL_CASE-A

10.0 X 16 V

3

C14,C29,C31

TANTAL_CASE-C

TANTAL 47.0X16V CASE-C

2

C10,C13

Микросхемы



EPM3128ATC100-10N



1

DD1

CXA1645M



1

DD2

K6R4016V1D-UI10



1

DD3

74HC04D



1

DD4

TPS76333DBVT



1

DA1

Разъемы



DHR-15F



1

XS1

MDN-4J



1

XS2

Тюльп. 103 гн.

черн.



1

XS3

WF 09MR



1

XP1

IDC-10M



1

XP2

PLD2X7



1

JP1-JP7

Кварцевый резонатор



HC-49/U

4.33 MHz

1

BQ1

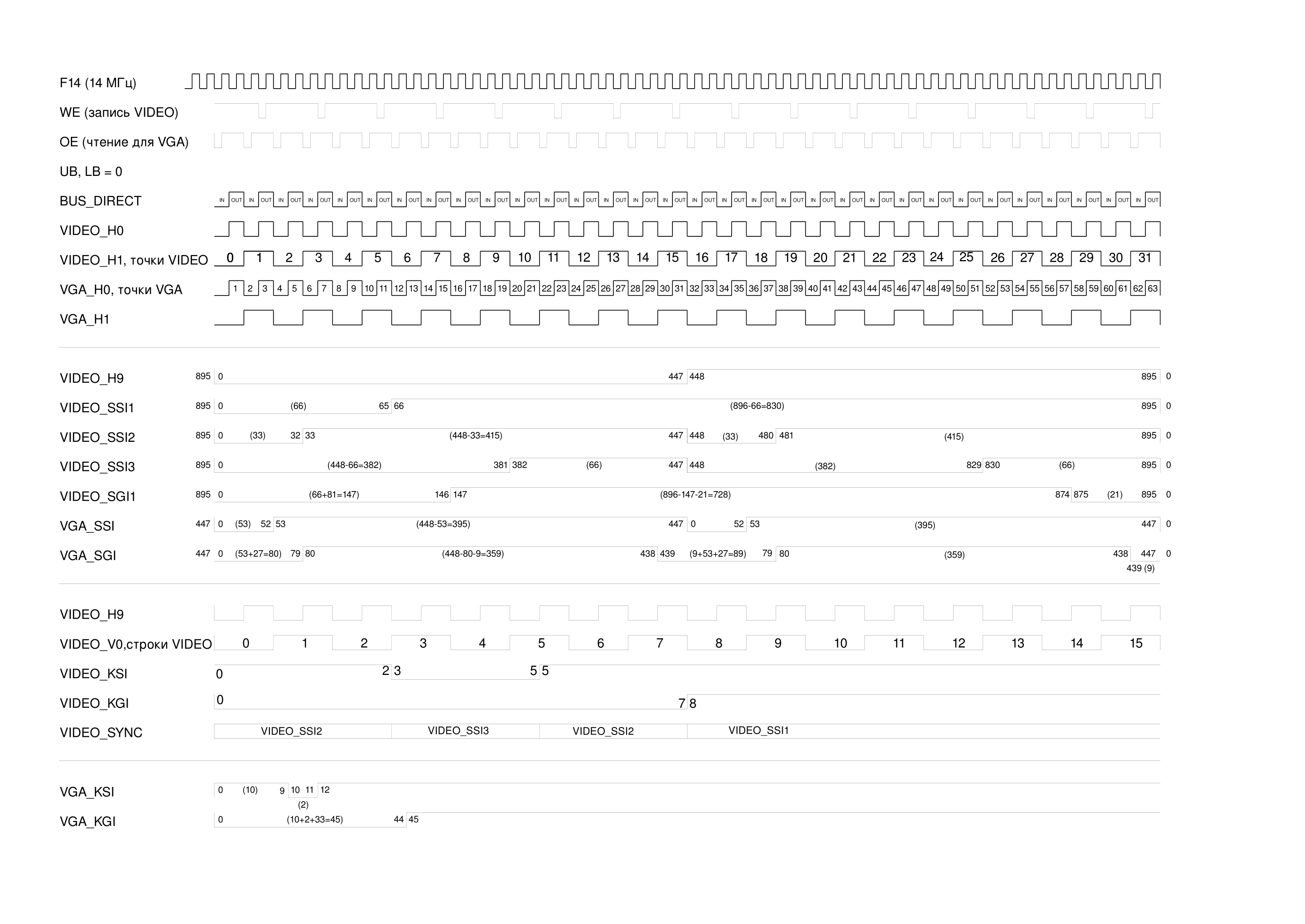

VGA PAL DIAGRAM 090725 1

VGA PAL DIAGRAM 090725 1

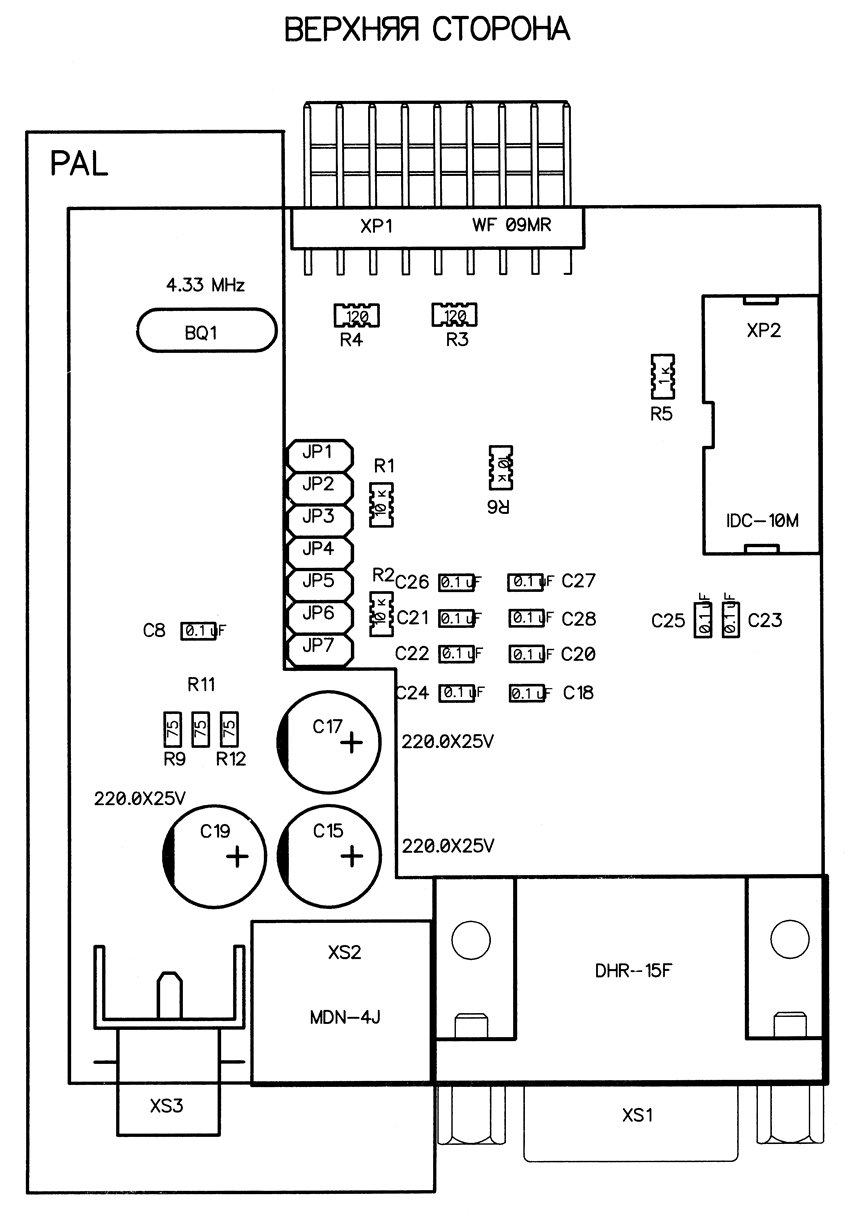

VGA PAL ver 1.02 3

VGA PAL ver 1.02 3

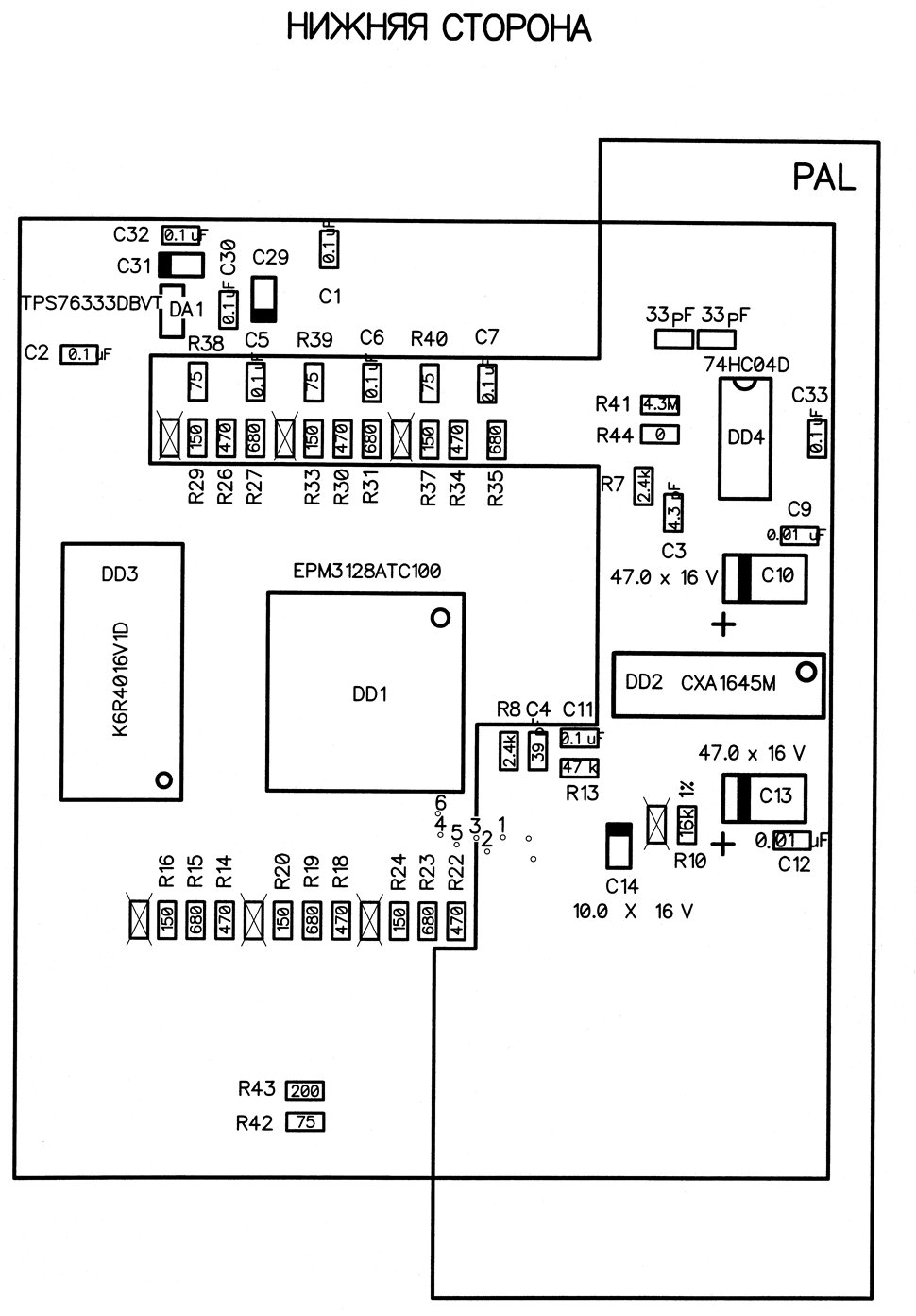

VGA PAL ver 1.02 2

VGA PAL ver 1.02 2
