Простой частотомер

Используя цифровую микросхему, можно собрать аналоговый частотомер для измерения частот от 10 Гц до 100 кГц.

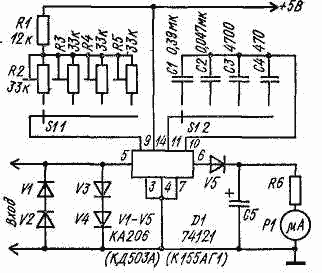

Длительность импульсов, генерируемых одновибратором, определяется конденсаторами С1-С4 и резисторами R1-R5, а частота их повторения - частотой входного сигнала. Через диод V5 импульсы поступают на конденсатор С5, напряжение на котором пропорционально частоте входного сигнала. Это напряжение измеряют стрелочным прибором Р1. Номиналы конденсатора С5 и резистора R6 зависят от тока полного отклонения прибора: при токе 100 мкА они составляют 2 мкФ и 39 кОм, при токе 500 мкА - 15 мкФ и 6,8 кОм.

Настройка прибора производится с помощью подстроечных резисторов и образцового генератора.
