Экономичный авометр

Авометр выполнен на палевых транзисторах и предназначен для измерения постоянного и переменного напряжения (до 1 кГц), силы постоянного тока, сопротивления; емкости электролитических конденсаторов.

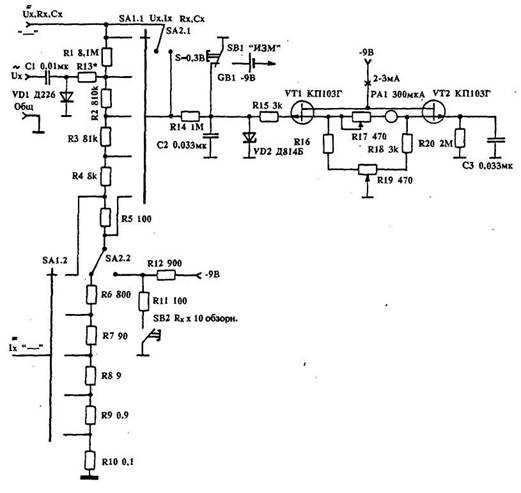

Схема и основные характеристики авометра приведены на рисунке.

Входное сопротивление авометра составляет 9 МОм, потребляемый ток в режимах измерения малых или больших (обзорный диапазон) сопротивлений не превышает 13 мА, в остальных случаях ≈ 2 ≈ 3 мА, причем батарея подключается кнопкой SB1 только на момент измерения; в остальное время нормально замкнутые контакты кнопки SBI защищают входные цепи прибора от перегрузки.

Измерения производятся по линейной шкале (за исключением обзорного диапазона "Rx х 10" ≈ измерение Rx до 3 МОм).

Измерение емкости электролитических конденсаторов осуществляется в режиме измерения сопротивления по времени зарядки конденсатора до определенной величины напряжения через источник квазистабильного тока (цепочка коммутируемых резисторов R1-R5, R12 по формуле:
Сх, мкФ = Кt, сек,
где К - множитель диапазона, t - время зарядки конденсатора до определенной отметки на шкале прибора в секундах.
