Простой осциллограф

Используя транзисторы в так называемом лавинном режиме (Радио № 9, 1972г.), можно сделать простой осциллограф для наблюдения за низкочастотными процессами в диапазоне от 30 Гц до 20 КГц.

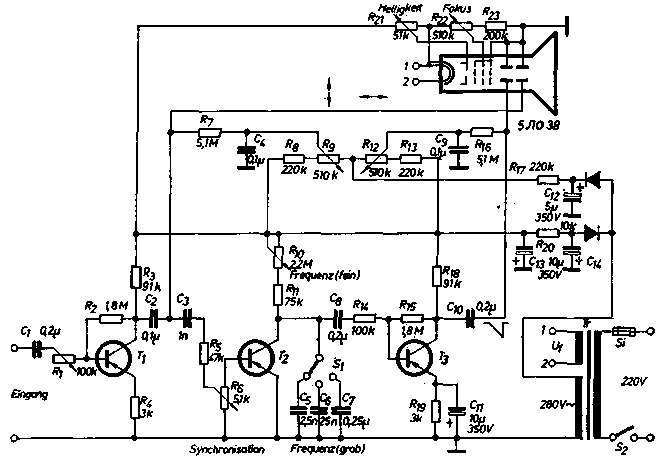

Осциллограф выполнен всего на трех транзисторах. Первый каскад - усилитель вертикального отклонения на транзисторе П26А - П26Б. Второй каскад - генератор развертки на транзисторе П416А,Б. И третий каскад - усилитель генератора развертки, где можно применить транзисторы с напряжением Uкэмах=70-100В ( П26Б). Осциллографическая трубка типа 5ЛО38 или ЛО247.

Резистором R1 регулируют амплитуду входного напряжения. Переключателем S1 устанавливают грубо частоту развертки, а плавно - потенциометром R10. Амплитуду синхронизации выставляют потенциометром R6. Вертикальное и горизонтальное смещение выставляют соответственно потенциометрами R9 и R12. Яркость - R21, фокусировка - R22. Мощность трансформатора питания около 8 Вт.
