Функциональный генератор с частотомером

Практически каждый радиолюбитель нуждается в генераторе и частотомере. На страницах журналов описывались радиолюбительские конструкции по данной теме. Предлагаемый прибор является "синтезом" двух конструкций [1, 2] с некоторыми доработками. В данной статье не приводится подробного описания работы схем из первоисточников, так как они являются полностью законченными конструкциями и авторами подробно описана их работа и методика наладки.

DD1 К561ЛА7; VT1 КТ815; VD1-VD8 — КД522; VD9 Д813; R1 8,2 к; R2 13 к; R3 33 к (час); R4 3,3 к; R5 10; R6 100; R7 10 к; R8 150; R9 10 к; R10 3 к; R11 1,5 к; R12 750; R13 470; R14 470; R15 470 к; R16 470 к; R17 470 к; R18 24 к; R19 1,2М; R20 10; R21 360; R22 240; R23 3,3 к (уров.); С1 910; С2 0,01 мкФ; СЗ 0,1 мкФ; С4 1 мкФ; С5 10 мкФ; С6 1500; С7 470x16 В; С8 47x16 В; С9 47x16 В; С10 0,1 мкФ; С11 1500; С12 47x25 В; С13 100; С14 510; SA1 "Диапаз."; SA2 "Функц.".

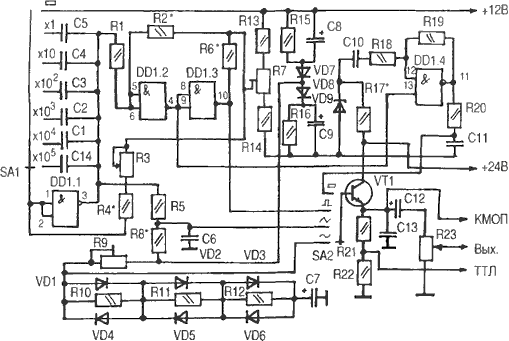

Функциональный генератор (рис.1) вырабатывает сигналы прямоугольной, треугольной и синусоидальной формы. Кроме этого, он также вырабатывает "белый" шум и прямоугольные импульсы уровней ТТЛ и КМОП. Основные параметры генератора

Диапазон частоты ...................................... 1...100000 (1000000) Гц
Число поддиапазонов ................................... 5 (6)
Амплитуда выходных сигналов:
  прямоугольный ....................................... 10 В
  треугольный ......................................... 6,3 В
  синусоидальной ...................................... 3,3 В
  "белый" шум ......................................... 5 В
Длительности фронта и спада прямоугольных импульсов ... 0,2 мкс
Коэффициент гармоник в диапазоне ЗЧ не более .......... 0,3%
Выходное сопротивление на выходе КМОП ................. 600 Ом

В авторском варианте прибор имеет пять поддиапазонов регулирования частоты. При необходимости можно добавить шестой поддиапазон (конденсатор С14). Регулировка частоты в пределах поддиапазона плавная, осуществляется резистором R3.

DD1 К176ИЕ5; DD2 К561ЛЕ5; DD3-DD8 — К176ИЕ2. DD9-DD14 — К176ИД2; DA1 К544УД2; VD1-VD2 КД512А; R1 1,6 к; R2 1,2 М; R3 15 к; R4 15 к; R5 15 к; R6 15 к; R7 150; R8 10М; R9 240 к; R10 15 к, R11 15 к, R12 8,2 к; R13 15 к, R14 150; С1 0,22 мкФ; С2 0,22 мкФ; СЗ 50x16 В; С4 100x16 В, С5 100x16 В, С6 27; С7 8.30; С8 2200, С9 1000; HG1-HG6 — АЛ304А; SA1 "Изм./ Контр."; ZQ1 32768 Гц,

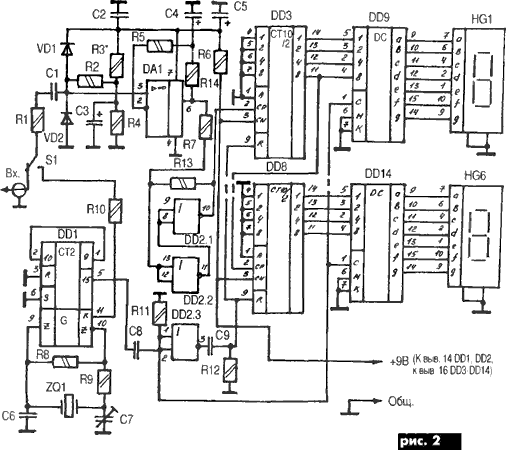

Частотомер (рис.2) выполнен но микросхемах, имеет функцию самоконтроля, цифровую индикацию. Основные параметры частотомера

Пределы измеряемой частоты ....... 5...100000 (1000000) Гц
Чувствительность не хуже ......... 120 мВ
Входное сопротивление не менее ... 1 МОм
Число разрядов индикатора ........ 5 (6)
Частота обновления показаний ..... 1 Гц

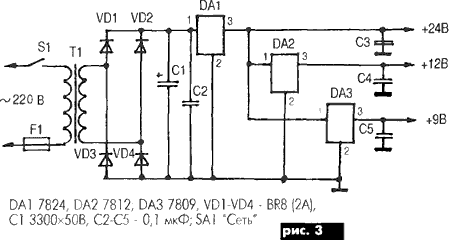

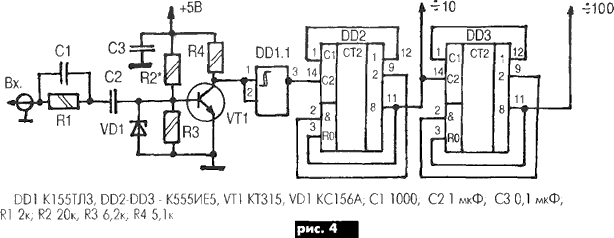

В авторском варианте прибор имеет пять разрядов индикатора. В данной конструкции добавлен шестой разряд индикатора и исключен звуковой контроль измеряемой частоты (R13, DD2.2, НА1 [2]). Питается устройство от блока питания типа "ступенька", собранного на интегральных стабилизаторах по классической схеме (рис.3). При необходимости измерения более высокой частоты устройство можно дополнить простым делителем частоты (рис.4), собранном на микросхемах ТТЛШ [3, 4]. Для изготовления данной конструкции использован пластмассовый корпус польского производства типа Z1. Стоимость всей конструкции на радиорынке в сентябре 2002 г. не превышала 130 грн.

Детали функционального генератора и частотомера соответствуют авторскому описанию [1, 2]. В блоке питания использован трансформатор Т1 мощностью 15...20 Вт (см рис.3), напряжение вторичной обмотки 27...30 В при токе до 0,6 А (в случае использования делителя частоты). Диодный мост VD12-VD15 малогабаритный импортного производства на ток 1,5...2 А. Электролитические конденсаторы импортного производства. Переключатели SA1-SA3 малогабаритные типа ПГ2-1-6 П1НТ или аналогичные импортного производства. В качестве выходных гнезд использованы гнезда типа "тюльпан" импортного производства Стабилизаторы 7812, 7809 можно заменить КРЕН12Б, КРЕН12А соответственно. Стабилизаторы необходимо установить на радиаторы, особенно 7824. В делителе частоты можно использовать микросхемы серии К155, но при этом ток потребления значительно возрастет. Наладка схем генератора и частотомера подробно описана в авторских вариантах [1, 2]. Правильно собранный блок питания наладки не требует Наладку делителя частоты осуществляют с помощью эталонных генератора и частотомера, проверяя коэффициенты деления частоты. Осциллографом просматривают выходные импульсы делителя частоты.

Литература

1. Ладыка А. Несложный функциональный генератор//Радио. — 1992. — №6.
2. Токарев Я. Портативный частотомер//Ра-дио. — 1996.-№10.
3. Шило В.Л. Популярные цифровые микросхемы. — М.: Радио и связь, 1988.
4. Дегтярь О. Цифровой частотомер//Ра-диолюбитель. — 2000. — №4.
