Цифровой вольтметр на микросхеме С520D

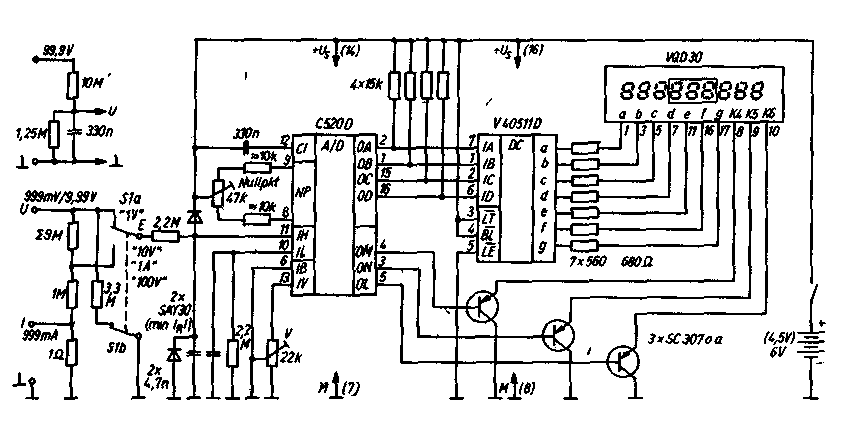

Принципиальная схема вольтметра

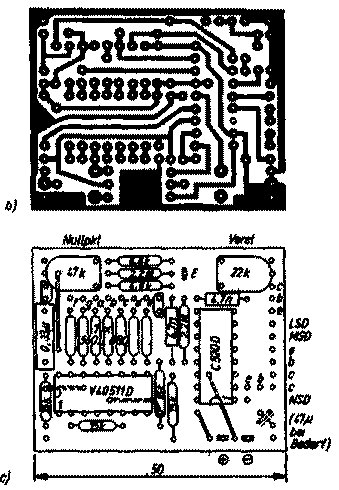

Печатная плата
c5203.png c5204.png
Варианты выполнения входной цепи

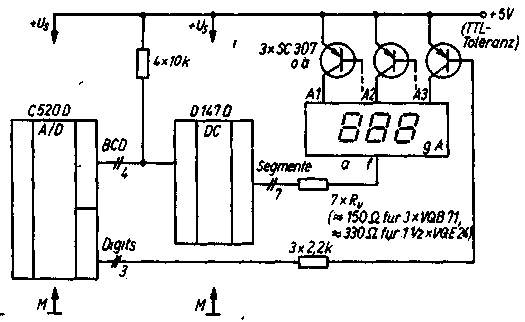

Включение светодиодных индикаторов с общим катодом

В качестве дешифраторов можно использовать, например, К514ИД1, К514ИД2. Возможно использование и К155ИД1, если используются декадные индикаторы.
Транзисторы - типа КТ361 или подобные другие p-n-p проводимости.
