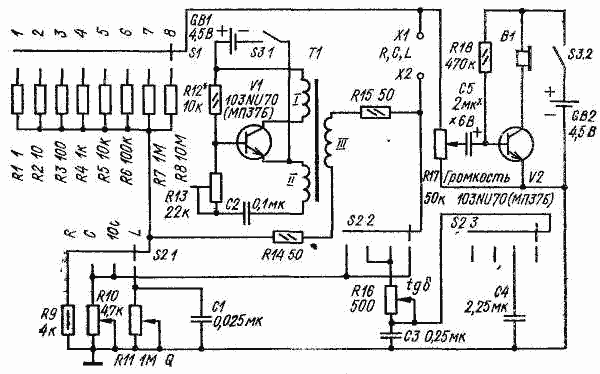

В этом измерителе (рис. VII.6) использован мостовой метод, но благодаря специальным мерам достигнута широкодиапазонность, чего нет в обычных мостовых схемах измерений.
| Диапазон измерений: | |
| резисторов, Ом | 0,1...12-106 |
| емкости, пФ | 1,0...12-109 |
| индуктивности, мкГ | 10... 12-107 |
| Напряжение питания, В | 2X4,5 |
| Частота рабочего напряжения, Гц | 1000 |
| Сопротивление телефонов (индикатора баланса), Ом | 2000 |
На транзисторе V1 собран генератор рабочей частоты, на транзисторе V2 - усилитель сигнала разбаланса. Мост балансируют резистором R10. В качестве образцовых (R1-R8) желательно использовать резисторы с допускаемыми отклонениями сопротивлений от номиналов не более 1....2 %. Резистор R16должен иметь малое сопротивление между выводом движка и верхним по схеме крайним выводом (в крайнем положении). Возможно, придется напаять на вывод металлическую пластину, чтобы при установке движка в крайнее положение он надежно соединялся с выводом. Конденсаторы С1, СЗ и С4 составлены из нескольких конденсаторов, и их точное значение подбирают при градуировке моста. Эти конденсаторам должны иметь минимальные потери.
Трансформатор Т1 выполнен на магнитопроводе из пластин Ш8, толщина набора 8 мм. Обмотки I и II содержат соответственно 2000 и 1500 витков провода ПЭЛ - 0,15, обмотка III имеет 600 витков провода ПЭЛ - 0,2.
Транзисторы любые низкочастотные с коэффициентом передачи тока не менее 30. Градуировку моста производят по образцовым резисторам и конденсаторам. В режиме намерения индуктивностей градуировку можно не делать. Балансируют мост по минимуму звука в телефонах.
