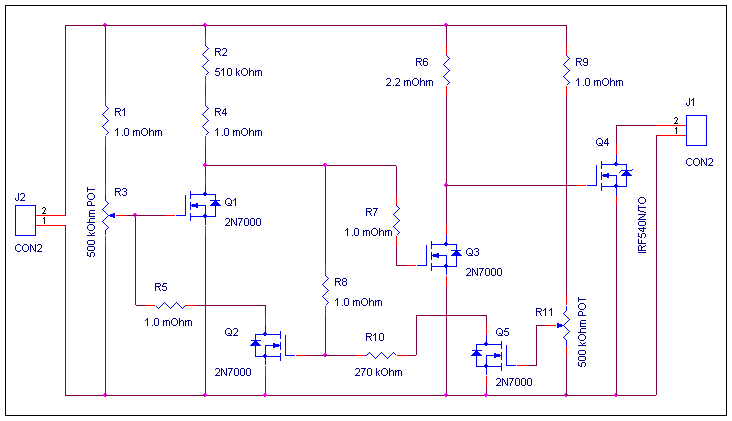

Ниже представлена схема автоматического отключения нагрузки по минимально и максимально допустимому напряжению. Порог срабатывания по минимальному напряжению регулируется потенциометром R3. Порог срабатывания по максимальному напряжению регулируется потенциометром R11. Цепь требующая защиты подключается к конектору J1 . Диапазон рабочих напряжений определается параметрами транзисторов. Приведенная ниже схема рассчитана на номинальное напряжение 15 Вольт, нижний порог срабатывания 14 Вольт, верхний порог срабатывания выбран17 Вольт. Если планируется работа с нагрузками около 5-ти ампер, транзистор Q4 желательно установить на небольшой радиатор.
