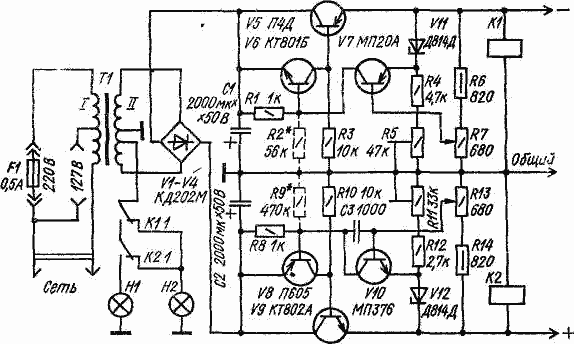

Питать бестрансформаторные усилители 34, устройства на ОУ можно от двуполярного стабилизирований источника.
| Выходное напряжение каждого плеча, В | |
| Максимальный ток нагрузки, А | |
| Коэффициент стабилизации | |
| Выходное сопротивление, Ом | |
| при токе нагрузки 0,5 А | |
| при токе нагрузки 2,5 А | |
| Двойная амплитуда пульсаций выходного напряжения (при токе нагрузки 2,5 А), В |
Резисторы R5 и R11 служат для установки тока срабатывания защиты. Транзисторы V5, V9 должны быть установлены на радиаторы площадью 200 см2. Лампа HI сигнализирует о включении стабилизатора, лампа Н2 служит индикатором перегрузок одного или обоих плечей стабилизатора.
Транзисторы V5, V9 имеют коэффициент передачи тока не менее 30, V6 и V8 -- не менее 90, a V7, V10 - не менее 50.
Трансформатор питания Т1 собран на сердечнике Ш20 X 40 (окно 17 X 26 мм). Первичная обмотка I содержит 1500 витков провода ПЭВ-2 - 0,27 с отводом от 840-го витка, вторичная обмотка II имеет 2 X 180 витков провода ПЭВ-2 - 0,72 с отводом от 45-го витка для питания сигнальных ламп Реле К1 и К2 типа РЭС-9 (паспорт РС4.524 200). Лампы HI и Н2 - СМ37.
