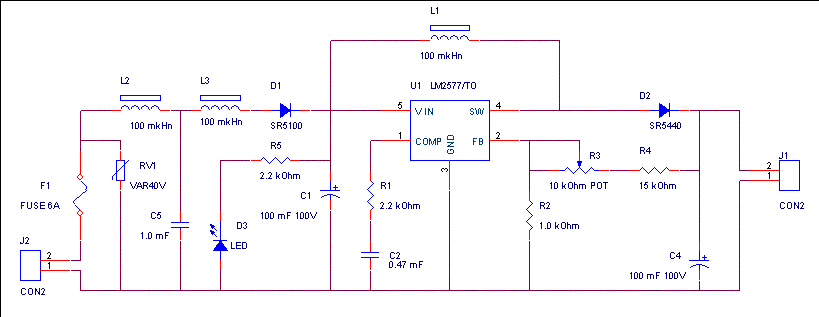

Представленая схема преобразователя напряжения позволяет преобразовать входное напряжение 12-16 Вольт в стабильное напряжение 24 Вольт, ток в нагрузке до 3-х ампер. В качестве источника энергии предполагается использование Li-Ion батарей емкостью 6-12 ампер часов (4 штуки соединенные последовательно), Lead-Acid 12 Djkn или автомобильный аккумулятор. Необходимо учитывать, что при применении устройства надо позаботиться о схеме защиты батарей от глубокого разряда и схеме индикации состояния батарей. Индуктивность катушки 100-160 mkGn (52 kHz 5A). Регулировка выходного напряжения осуществляется потенциометром R3. На катушках L2&L3 собран фильтр для уменьшения уровня помех от генератора автомобиля. Если не требуется ограничение уровня помех - можно фильтр не устанавливать. Микросхему надо установить на радиатор.
