Регулятор напряжения

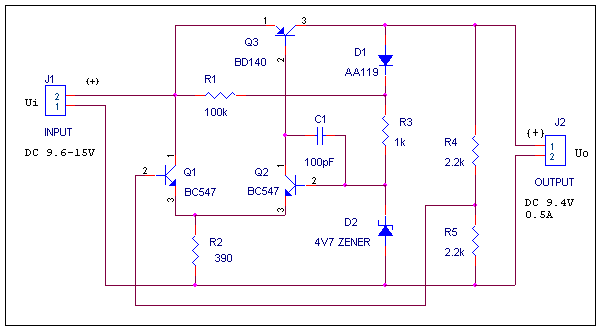

Отличительной особенностью данного регулятора является его способность регулировать напрядение, когда величина входного и выходного напряжения почти равны. ( Большинство трёх ножечных регуляторов напряжения требуют разницы между входным и выходным напряжением около 3-х вольт для нормальной работы).Чтобы обслуживать ситуации, где два напряжения почти равны, необходимо использовать дискретные компоненты. Транзистор BD140 надо установить на радиатор, мощность рассеиваемая на транзисторе порядка 5-6 Ватт. Уровень выходного напряжения определяется по формуле Uo={(R4+R5)/R5}*Uzener.
