Простой JDM программатор

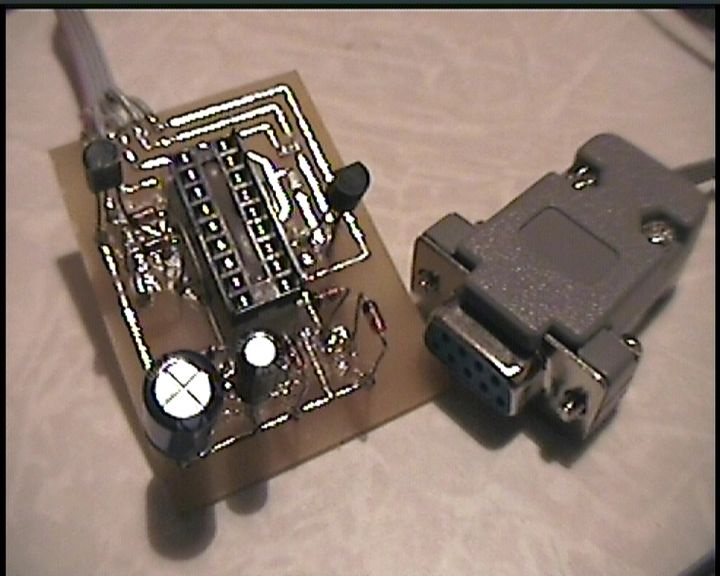

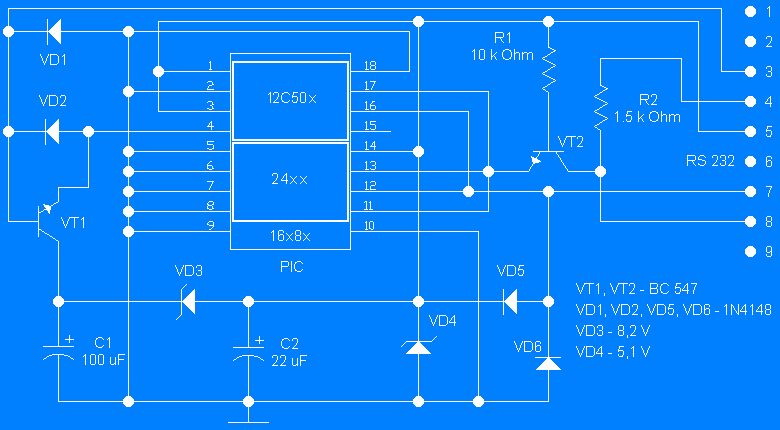

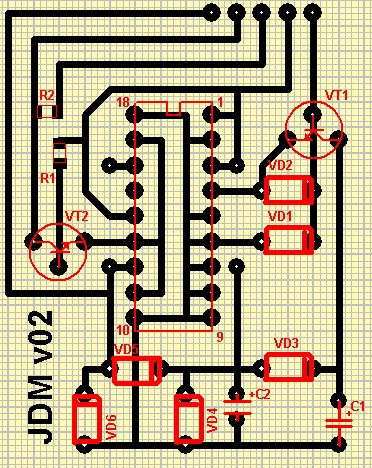

Программируются запросто (те, что я проверил лично) PIC 12C509A, PIC 16F84, PIC 16F628A, думаю с остальными типами не должно возникнуть проблем. Правда, с нотерами могут возникнуть проблемы, но это тоже не беда, если использовать внешнее питание для микроконтроллера. Смотрим схему, смотрим лайаут, распечатываем, собираем и радуемся жизни!
