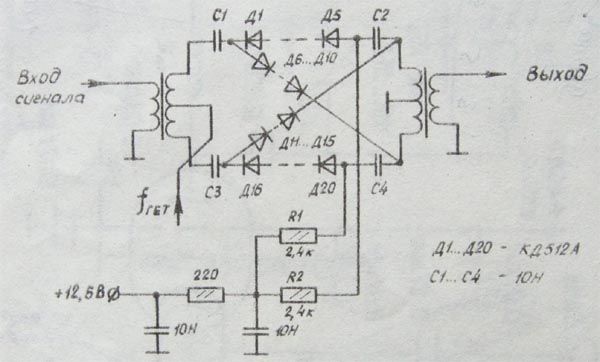

Тем, кто использует в приемной части базового аппарата кольцевой смеситель на диодах, можно рекомендовать простой способ значительного увеличения динамического диапазона приемника путем изменения схемы. Смеситель выполнен по кольцевой балансной схеме с пятью последовательно соединенными диодами в плече. Включение такого количества диодов в плече позволяет увеличить динамический диапазон смесителя, но требует повышенного напряжения гетеродина (до 8-9 В).
Для снижения напряжения гетеродина необходимо сместить рабочую точку диодов, для чего на них подается постоянное напряжение через резисторы R1 и R2. При этом напряжение гетеродина необходимо 2-3 В. Этот смеситель может работать и в реверсных каскадах.
