Радиомикрофон 88-108 МГц

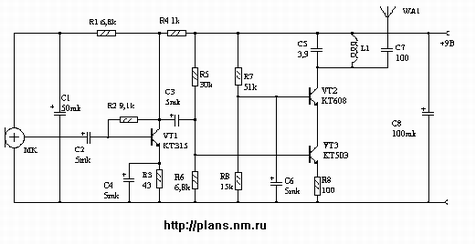

Отличительной особенностью данной схемы является эмиттерная модуляция, осуществляемая с помощью транзистора VT3.

При применении микрофона МКЭ-3 диапазон частот составляет 50...15000 Гц.

Катушка L1-бескаркасная, имеет пять витков медного посеребрянного провода диаметром 0,9 мм на оправе диаметром 7 мм.

Все резисторы типа МЛТ-0,125, электролиты С1-С4, С6 и С8 типа К50-35, высокочастотные конденсаторы С5 и С8 типа КТ-1. Длину антенны можно уменьшить до 500 мм.
