Конвертор УКВ на микросхеме К174ПС1

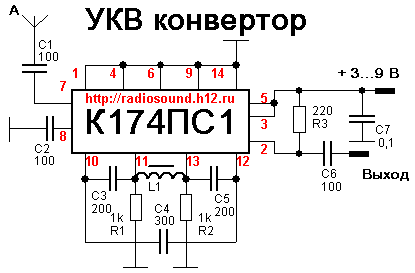

Этот конвертор предназначен для совместной работы с приемником.Применяется для поднятия диапазона.Выполнен не специализированой микросхеме К174ПС1.Схема имеет хорошую развязку между сигналом гетеродина ивыходным сигналом.


В своем составе имеет стабилизатор напряжения и по этому некритична к питанию. Частота гетеродина задается равной 40 МГц.На нагрузке преобразователя,резисторе R3 выделяется суммарная и разносная составляющие сигнала.Если конвертор применяется в приемнике с диапазоном 88-108 МГц то частота поднимется до 128-148 Мгц. Микросхема работоспособна до 200 МГц. L1-Намотана на подстроечном сердечнике от магнитопровода СБ-1А и содержит 5 витков провода ПЭВ 0,3 намотаных виток к витку. Микросхему можно заменить на К174ПС4 или аналог SO42P.
