Технические характеристики
Fраб................60-108 мГц
Fвых.................40-16000 Гц
Чувствительность........4 мкВ
Uвых................500 мВ
Uпит...............7 - 15 В
Iпотр...............менее 25 мВ

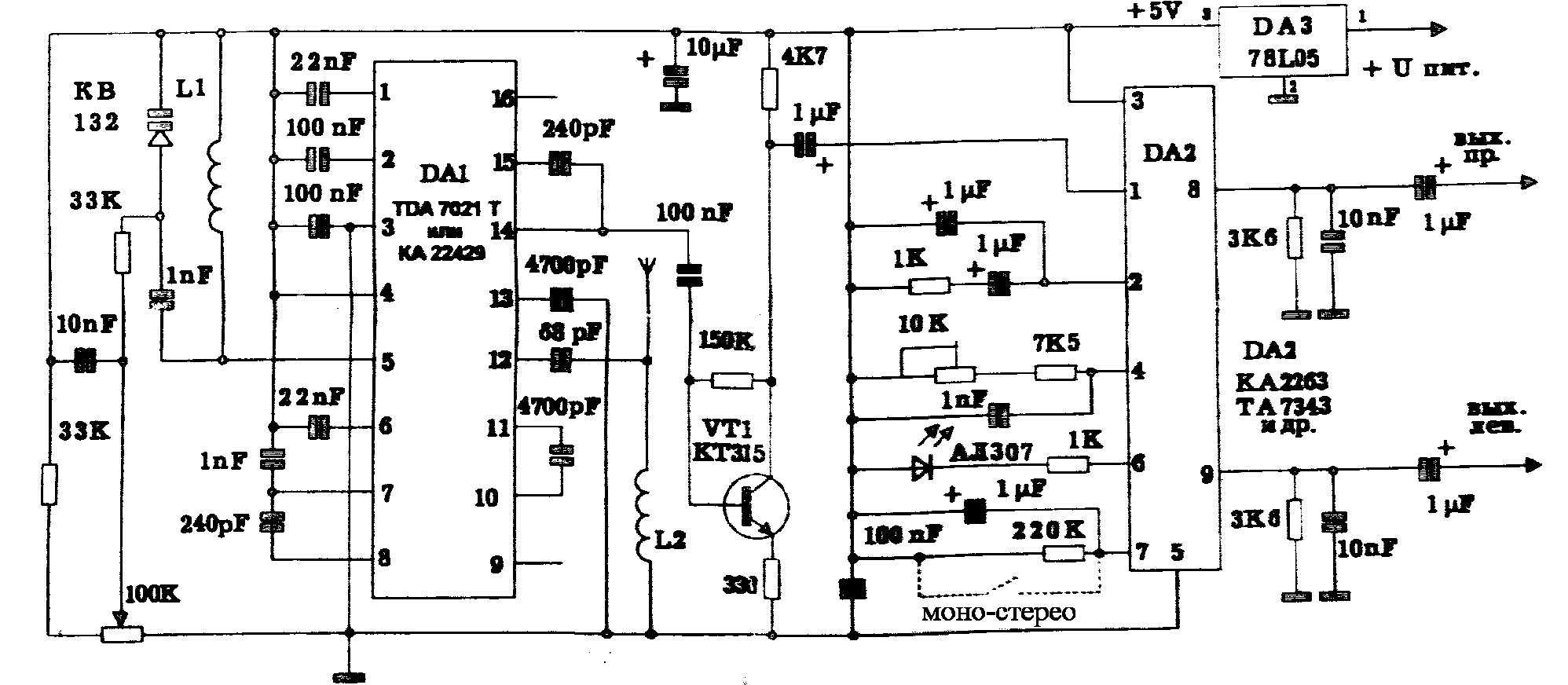

Рис. 1. Схема электрическая принципиальная.
L1 - 8 витков, L2 - 13 витков провода диаметром 0,55 мм, намотка без каркаса, на оправке диаметром 3 мм. L1 определяет принимаемый диапазон, L2 входной контур, подстроечный резистор - захват стерео-сигнала.
