Преобразователь УКВ

Прием сигналов радиовещательных УКВ-станцин, работающих в диапазоне 64,5—74 МГц, на УКВ-приемник, имеющий диапазон 87,5—108 МГц, можно осуществить либо перестройкой входных и гетеродинных контуров радиоприемника, либо с помощью специального устройства, преобразующего сигнал диапазона 64,5—74 МГц в нужный участок диапазона 87,5— 108 МГц.

Для реализации первого способа нужны определенные измерительные приборы (ЧМ-генератор, милливольтметр, частотомер, осциллограф). Да и опыт работы с конкретным типом радиоприемника немаловажен, поскольку всегда существует опасность, что радиолюбитель, сам того не желая, может вывести аппарат из строя. Чаще это случается, если еще и отсутствует принципиальная схема настраиваемого приемника. Вот почему мы предлагаем собрать простой преобразователь, не требующий вмешательства в «организм» УКВ-приемника.

Преобразователь (см. рис. 2) содержит микросхему К174ПС1, катушку индуктивности и несколько радиоэлементов. Устройство надежно работает при изменении напряжения питания от 3 до 12 В.

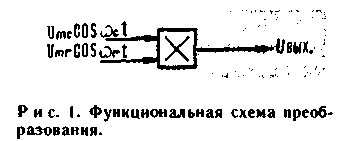

ИМС К174ПС1 представляет собой балансный смеситель. В нашем случае она используется как балансный аналоговый умножитель (БАУ), принцип работы которого ясен из рисунка 1.

Если на один вход БАУ подать напряжение сигнала, а на другой—напряжение гетеродина, на выходе БАУ получим суммарный и разностный сигналы. Применение микросхемы К174ПС1 позволяет существенно снизить уровень паразитных гармоник. Данная ИМС имеет еще то преимущество, что связь между входами сигнала и гетеродина преобразователя очень слабая. Поэтому входные сигналы даже около 3 В производят чрезвычайно малую расстройку частоты гетеродина (менее 10 кГц). Для преобразования можно использовать как суммарную, так и разностную составляющую выходного сигнала — все зависит от выбранной частоты гетеродина. Если она находится в интервале 23— 34 МГц, то используется суммарная составляющая fc+fг. А если частоту гетеродина выбрать равной 162 МГц, используется разностная составляющая fг-fc.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕОБРАЗОВАТЕЛЯ Напряжение питания, В .....3,75 Ток потребления (при Uпит=3,75 В), мА. ............ 3,5 Частота гетеродина, МГц . . . 25±0,5 Диапазон входных сигналов, МГц .......... 64,5—74 Диапазон выходных сигналов, МГц ..........89,5—99 Выходное напряжение при длине приемной антенны 150 мм, . не менее 100 мкВ Продолжительность непрерывной работы без подзарядки аккумуляторов, ч . . . . . . . . . . . не менее 32

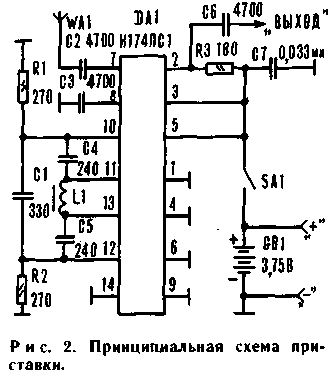

ПРИНЦИПИАЛЬНАЯ СХЕМА. Преобразователь выполнен по схеме с совмещенным гетеродином, а поскольку микросхема К174ПС1 генерирует лучше на более низких частотах, частота гетеродина выбрана равной примерно 25 МГц. Определяется она элементами L1, С1, С4, С5 (рис. 2). Причем гетеродин не нужно настраивать на определенную частоту, важно только, чтобы она лежала в интервале 23—34 МГц и не менялась со временем.

Входной сигнал с антенны WA1 через разделительный конденсатор С2 поступает на сигнальный вход микросхемы DA1, где происходит смешивание сигналов: входного и гетеродина. Преобразованный сигнал с нагрузки — резистора R3 — поступает через разделительный конденсатор С6 на антенну УКВ-радиоприемника. Конденсатор С7 устраняет самовозбуждение микросхемы при частичном разряде источника питания.

В приставке используется суммарная составляющая выходного сигнала преобразователя. Разностная составляющая (30— 50 МГц) лежит вне рабочей полосы приемника и отфильтровывается его входными цепями. Поскольку частота гетеродина выбрана фиксированной, это существенно упрощает конструкцию преобразователя, поскольку в нем исключены элементы настройки (КПЕ, варикапы): она производится самим приемником.

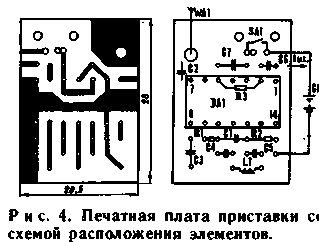

КОНСТРУКЦИЯ И ДЕТАЛИ. Все детали, кроме аккумуляторов, расположены на печатной плате размером 28Х20 мм, изготовленной из одностороннего фольгированного текстолита или гетинакса толщиной 1—1,5 мм (рис. 4).

Резисторы МЛТ-0,125, конденсаторы КМ. Вместо микросхемы К174ПС1 можно применить К174ПС4. Выключатель питания типа ПД9-5. Катушка наматывается на подстроечном сердечнике 0 4 мм из карбонильного железа от броневых сердечников СБ-1а или СБ-12.

Антенна представляет собой отрезок стальной или медной проволоки 0 2,5 мм длиной примерно 150 мм, изогнутой на расстоянии 5 мм от края под прямым углом. (В данном случае использована велосипедная спица.) Изогнутым концом антенна вставляется в отверстие в плате и фиксируется припаиванием.

Собранная плата помещается в корпусе аккумуляторной батареи 7Д-0.1. из которого предварительно удалены четыре элемента. Оставшиеся три аккумулятора используются для питания приставки. В донышке корпуса предварительно сверлятся отверстия под антенну и выключатель питания, а сбоку на него надевается хомут с зажимом из листовой бронзы либо другого пружинящего материала. С помощью зажима преобразователь крепится на телескопической антенне приемника. К хомуту припаивается провод, пропущенный через отверстие в боковой стенке корпуса батареи. Клеммы "+" и "—" используются для подзарядки аккумуляторов от зарядного устройства для 7Д-0.1, которое можно приобрести в магазине или изготовить самостоятельно

НАЛАЖИВАНИЕ. Правильно собранный преобразователь наладки не требует. Перед окончательной установкой платы в корпус желательно проверить ток потребления с помощью миллиамперметра — его величина должна быть в пределах 2,6 -3,4 мА. После окончания приема не забудьте выключать приставку, иначе придется часто подзаряжать аккумуляторы. В заключение следует отметить, что преобразователь может также работать совместно с приемником, работающим в диапазоне 64,5—74 МГц, тогда на него можно принимать и УКВ-радиостанции, работающие в диапазоне 87,5—108 МГц. При этом радиоприемник будет использовать не суммарную, а разностную составляющую входного сигнала преобразователя.
