Определение параметров коаксиального кабеля

Одним из основных параметров высокочастотного кабеля является волновое сопротивление. Обычным омметром его не измерить - для этого нужен специальный прибор. Сам кабель (отечественного производства) не имеет маркировки и если вы не знаете его тип, то, воспользовавшись штангенциркулем, легко сможете определить волновое сопротивление с помощью несложных вычислений.

Для этого нужно снять внешнюю защитную оболочку с конца кабеля, завернуть оплетку и измерить диаметр внутренней полиэтиленовой изоляции. -атем снять изоляцию и измерить диаметр центральной жилы. После этого результат первого измерения разделим на результат второго: при полученном отношении примерно 3,3...3,7 волновое сопротивление кабеля составит 50 Ом, при отношении 6,5...6,9 - составляет 75 Ом.

Вторым важным параметром является удельное затухание. Эта величина характеризует потери уровня сигнала при его прохождении через один метр кабеля и позволяет сравнивать кабели разных марок.

-атухание тем больше, чем больше длина кабеля и чем больше частота сигнала. Удельное затухание измеряется в децибелах на метр (дБ/м) и приводится в справочниках в виде таблиц или графиков.

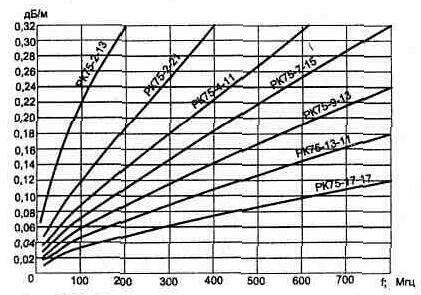

На рисиснки приведены зависимости удельного затухания коаксиальных кабелей разных марок от частоты. Пользуясь ими, можно подсчитать затухание сигнала в кабеле, при известной его длине, на любой частоте. Обозначение коаксиального кабеля состоит из букв и трех чисел: буквы РК обозначают радиочастотный коаксиальный кабель, первое число показывает волновое сопротивление кабеля в омах, второе - округленный внутренний диаметр оплетки в миллиметрах, третье - номер разработки. Из графика видно, что удельное затухание зависит от толщины кабеля: чем он толще, тем удельное затухание меньше. -ная длину кабеля, воспользовавшись таблицей , можно перевести затухание из децибелов в относительное ослабление уровня сигнала на выходе.

Для практического определения волнового сопротивления любой неизвестной линии передачи, от коаксиального кабеля до пары скрученных проводов, можно также воспользоваться измерителем индуктивности и емкости. Волновое сопротивление линии с малыми потерями определяется по формуле:

Z - волновое сопротивление (Ом); L - индуктивность закороченной линии (Гн); С - емкость разомкнутой линии (Ф).

Для расчета необходимо выполнить измерение индуктивности закороченного куска линии длиной 1...5 м, а затем измерить емкость разомкнутого на конце куска. При меньшей или большей длине отрезка линии погрешность измерения увеличивается.

Например, волновое сопротивление сетевых шнуров питания лежит в пределах 30...60 Ом, большинства экранированных микрофонных шнуров - 40...70 Ом, телефонной пары - 70...100 Ом.
