Что это за микрофон?

У меня есть 4 микрофона. У них почемуто 3 провода. Зачем там третий, ведь обычно у микрофонов их 2 (+ и -) Подойдут ли эти микрофоны к жучку? если да, то какие провода надо припаивать?

Это не МКЭ-3? Провода красный, синий и белый. На синий плюс питания (от трёх вольт, хотя отдельные экземпляры и от полутора работают), на красный минус, с белого выход. В схему с двухвыводным электретным микрофоном можно включить и так: синий "плюс", белый "минус".

Скорее всего это электретные микрофоны типа МКЭ-3 или подобные. Подключение, если это МКЭ-3, то подключение такое: красный - минус он же земля, синий - плюс, белый - выход.

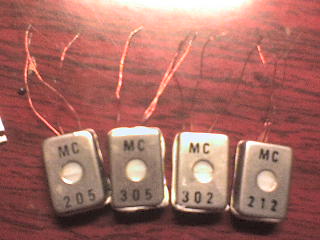

В магазине они были обозначены: "MС" На них самих написанно сверху МС, а снизу разные трёхзначные числа. Все проводки одинаковые. Вот фотка:

Простейший радиомикрофон
Ну что шпионы, дослушались? Соседи по телефону уже не разговаривают, боятся? Но соседи продуманные, они еще могут между собой общаться... Ерунда все это! Пришло время делать девайс №2 который и тут их обломает. Как ты наверно догадался, он предназначен для прослушивания обычного разговора. Вот схема девайса:

R1 -2,2кОм, R2 - 240 Ом. С1 -20пф, С2 - 47 пф, СЗ- 1500 пф. LI,VT1.GB1, смотри текст

Ты наверно заметил что появилось несколько новых деталей. С них и начнем. Первая деталь -перечеркнутый треугольник - на схеме обозначает антенну. В данном случае это означает, что коллектору транзистора VT1 надо припаять кусок провода длиной 37см. Деталь с обозначением GB1 - это батарейка. Здесь отлично катит та, что ставится в компы и калькуляторы, т.е. литиевая "таблетка" на 3V. Ну и самое главное. Кружочек с палочкой, возле которого стоит + -, это микрофон. Его можно найти в телефонах, магнитолах, диктофонах, или на крайняк пойти купить в магазине. Внимательно смотри рисунок ниже. Если добытый тобой микрофон не соответствует рисунку, то выкидывай его, он не подойдет!

Ну вот, с основными деталями вроде разобрались. Осталось только сказать, что катушка содержит 6 витков на стержне от гелевой ручки, а транзистор надо ставить наш КТЗ107Б или КТЗ107БМ. Кстати провод для катушки на этот раз 0,5мм. Теперь можешь смело паять девайс. После включения все должно работать сразу. Способ настройки такой же, как в первой части статьи. Только если частота не находится в пределах 88-108 мГц, а где-нить на 74, то надо поставить кондер С2 на 30 пф. Ну вот и все. Как всегда советую еще раз прочитать УК РФ и желаю не получить по голове от соседа.
