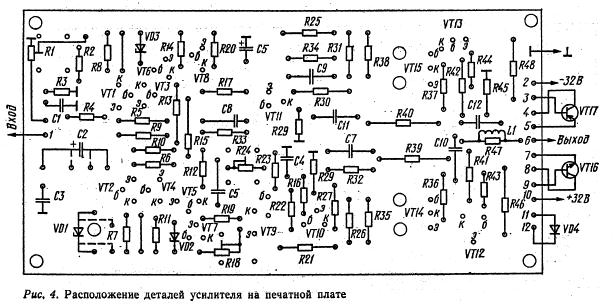

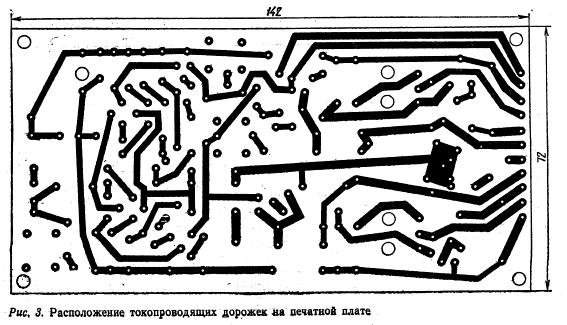

Как начертить землю этой платы

Как можно провести землю

Подрумяниваться что плата двухсторонняя
верхний слой не травиться , (во время травления заклеиваться полностью скотчем)
резенкеруется только фольга на отверстиях
соответственно земля припаиваться без отверстий
Хотя я бы все таки при заклеивание верхнего слоя снимал скотч в местах отверстий круглыми пяточками, так надежнее

этот слой служит также как экран

и я так делал!
только вместо скотча нитрокраской а там где отверстия под детали оставлял для протравки!
плата двухсторонняя - это то что тебе нужно!
и земля и экран суперский получится... :silly:

Считаю, что двухсторонняя плата, не обязательна. Достаточно дорожек с одной стороны. "Экран" принесёт только вред, в данном случае. В виде паразитных емкостей. По большому счёту не понял вопроса Сергея.

На таких частотах эти паразитные ёмкости никакого влияния оказывать не будут...
