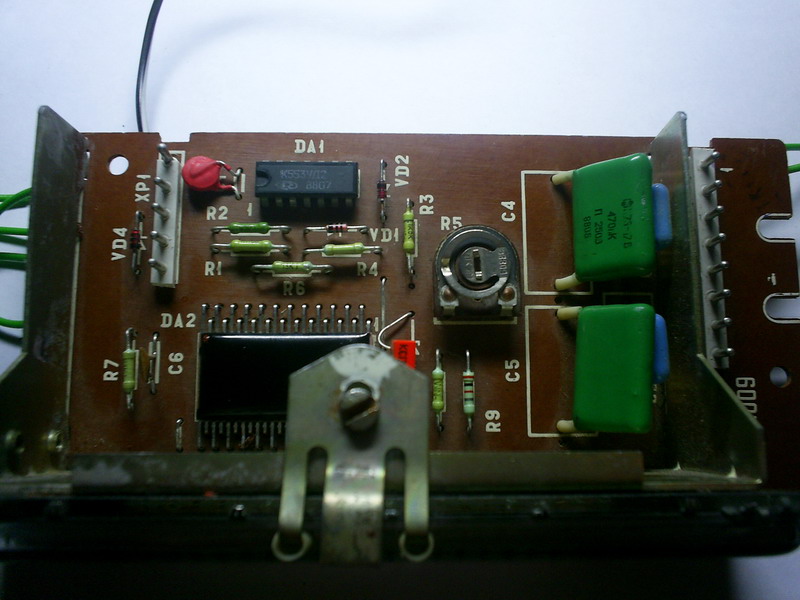

Как определить с какого это магнитафона ???

Собрал по этой схеме, но неработает

Нашол я схему рабочию но наверное я уже его спасили
Вот схема

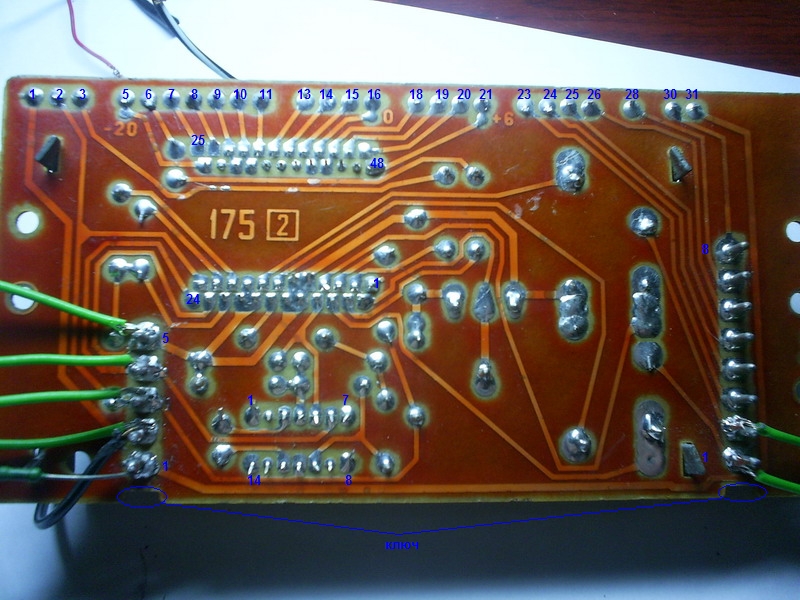

Такой вопрос - Откуда идёт шёт на штекерах ???

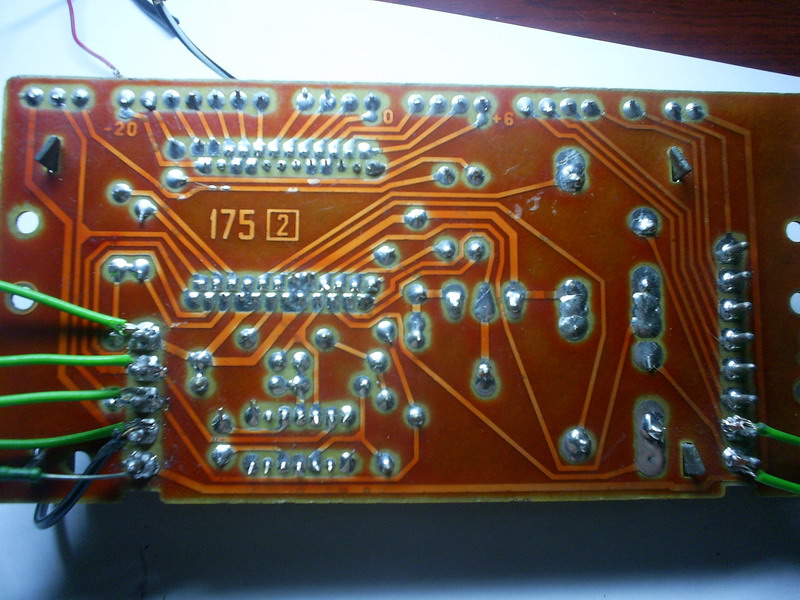

Если смотреть с обратнйо стороны (Дорожки) то с верху в низ ???

ты(вы) пишет: Такой вопрос - Откуда идёт шёт на штекерах ???

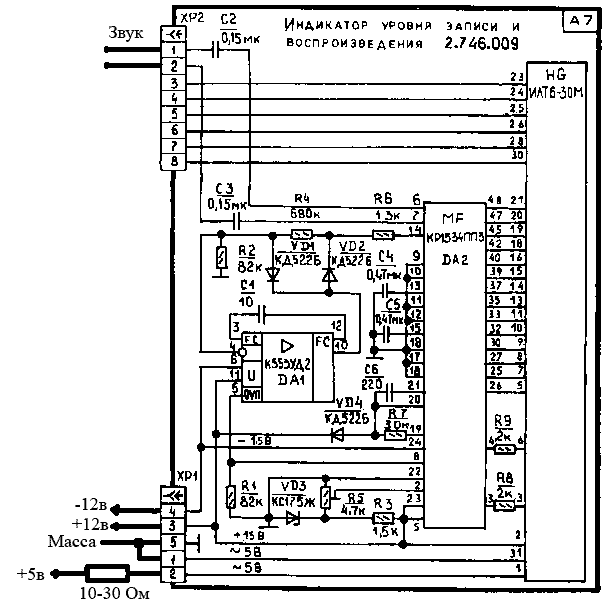

так что 240.gif - неправильно поял!
имхо! mayak233_indikator.jpg - правильная!
значит тебе понадобиться двухполярный блок питания +-12в(24в) - например как в компе.. если есть ненужный блок то ставьего.. бери от него +5,+12,-12,GND-общий...
если нет то бери транс около 24вольт(12+12) - или сам матай, делай+12 и -12в и +5в(через стабилизатор на один из 12вольт) и общий(если не понял могу калякнуть мелко - как я умею(дурная привычка сжимать) )
P.s. чувствую себя заочником которому все лекции/контрольные высылвют через инет

Спасибо !!!
Я догадывался о такой распайке
А что sn заочником чувствуешь себя -в это нет нчиего плохого

Народ помогите узнать откуда это и как его подключить.
