Печатная плата

Это адаптер КL линии от мастер кит для диагностики автомобиля по протоколу ISO9141, но есть но, схема не рабочая во первых L линия мертвая и K линия не правильно подключена сигнал от FTDI RX должен ити только на 1ногу RX л9637д 2нога 9637висеть должна в воздухе,а лучше зайти на КАРХЕЛП ФОРУМ и в разделе по диагностике на КL линии есть много схем рабочих и спечатками,я сам от туда брал схемы ,сделал себе 2ККL и ALLPRO адаптеры

sporeon пишет:

A1ex96 пишет: кому понадобится

Знать бы, что это за схема. Походу полсхемы это usb-rs232 преобразователь, да?

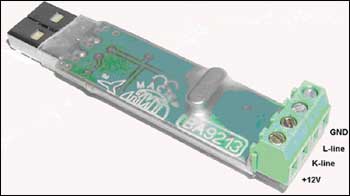

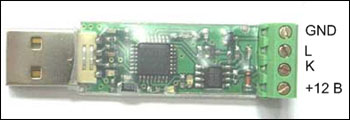

BM9213 - Универсальный автомобильный адаптер K-L-линии USB
адаптер для диагностики инжекторных автомобилей

leri пишет: это адаптер КЛ линии от мастер кит для диагностики автомобиля по протоколу исо9141, но есть два но, схема не рабочая во первых л линия мертвая и к линия не правильно подключена сигнал от фтди должен идти только на 1ногу л9637д ,а лучше зайти на КАРХЕЛП ФОРУМ и в разделе по диагностике на КЛ линии есть мнолго схем рабочих и спечатками,я сам же от туда брал схемы ,сделал себе 2ККЛ и аллпро адаптеры

адаптеры USB есть там?
ссылочку в личку можно ? заранее спасибо

В поисковике набери CARHELP Форум ,дерзай, не могу дать ссылку, потому что пишу с телефона.

www.carhelp.info/forums/

Спасибо
а этот адаптер 100% нерабочий?
