Помогите с К1182ПМ1Р

  • antikiller_bm
  • antikiller_bm аватар Автор темы
Больше
14 март 2009 16:27 #1 от antikiller_bm
antikiller_bm создал тему: Помогите с К1182ПМ1Р
Помогите плз.
собрал схему плавного включения на к1182пм1р
при выключении после длительной работы не полностью гаснет лампа.

R1 пробовал уменьшать до 500 Ом

Не помогло, есть идеи?

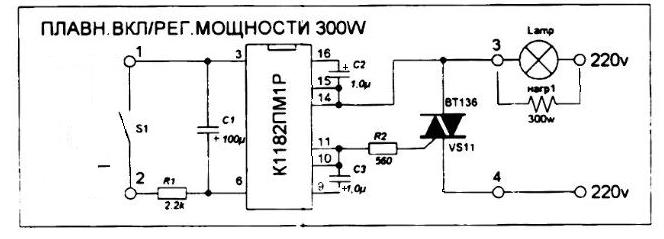

Схема:
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Больше
14 март 2009 16:49 #2 от Владимир
Владимир ответил в теме Помогите с К1182ПМ1Р
Наверное надо убрать С1 и R1, я собирал по этой схеме.
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

  • antikiller_bm
  • antikiller_bm аватар Автор темы
Больше
14 март 2009 17:04 #3 от antikiller_bm
antikiller_bm ответил в теме Помогите с К1182ПМ1Р
Если убрать c1 то он будет включаться как обычно и смысла не будет
мне надо пловное включение.
попробую r1 убрать.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Больше
14 март 2009 19:46 #4 от Владимир
Владимир ответил в теме Помогите с К1182ПМ1Р
Да, кстати, заметил, в моей схеме с 14 вывода микросхемы идет на управляющий электрод симистора, а резистор и конденсатор там тоже стоят.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

  • antikiller_bm
  • antikiller_bm аватар Автор темы
Больше
14 март 2009 21:34 #5 от antikiller_bm
antikiller_bm ответил в теме Помогите с К1182ПМ1Р
Я выкинул резистор р1 вроде работает, выключается моментально.
Включается как-то странно, рывками начиная с серидины (в середине какбы нарастание приостанавливается)
это так должно быть?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
