Защита от дурака.

Для этой схемы включения реле не подойдёт. Я думал про зарядный блок. Но я покумекаю, если что нарисую. Правда со временем будет туговато, я с сегодняшнего дня уже в отпуске и уже на даче. Тут как всегда куча дел и ужасно медленный интернет.

Я докумекал, просто через обмотку реле типа идёт питание, и если ток большой ну или короткое
реле срабатывает и отключает питание на схему... :silly: - как то так?
Да это уж точно для зарядки!
Тут оно не прокатит! переполюсовка! блочёк горит!!! думаю самый оптимальный вариант с диодом на короткое или мост - там точно по барабану куда какой подключать, как то даже не подумал об этом!
Правду говорят: Век живи, век учись!

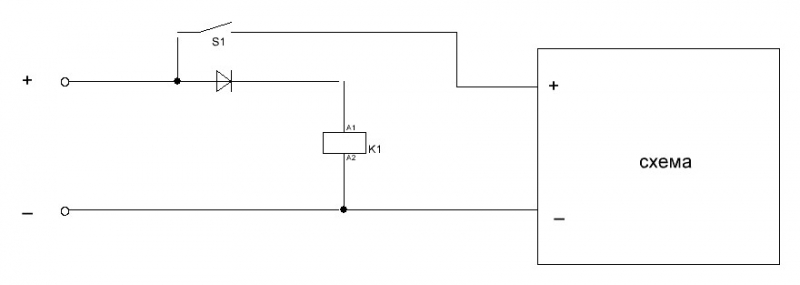

Известно, что на диодах падает напряжение, а при выгорании предохранителя появляются всякие не желательные импульсы.Смотря, что за схема, а то и сгореть может. Для решения этой проблемы (когда нельзя снижать напряжение питания даже на 0,5 - 1,1 В.), применяют схему с реле.

.......
