09 апр 2018 05:41 - 09 апр 2018 06:02 #3
от Николай Петрович

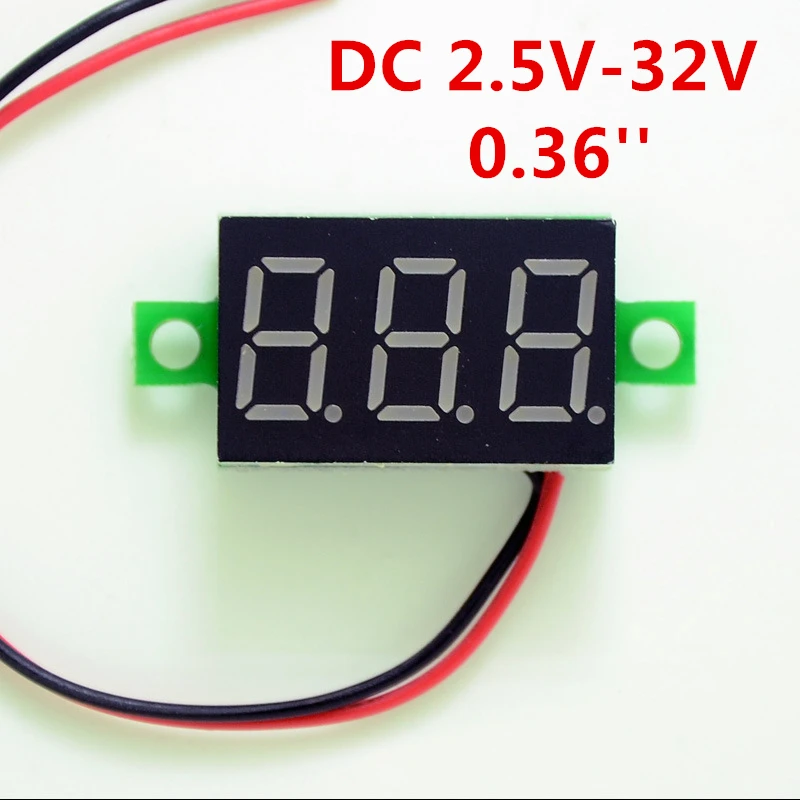

Китайскому вольтметру, как и амперовольтметру нужно отдельное питание. Там у вас 3 или 4 провода. Общий наверное чёрный, красный питание, жёлтый измеряемое напряжение. Красный - чёрный отдельное питание от 2,5 В. и более. Можете посмотреть в гугле. Конденсатор не выходе убирать не нужно. Для его разрядки можно включить диод эмиттер - коллектор.
Странно другое. У вас 2 стабилитрона по 12 В. Итого их напряжение стабилизации 24 В., а конденсаторы с максимальным напряжением 16 В. Что-то здесь не так. Может быть 1 стабилитрон убрать? Если напряжение на С1 не превышает 16 В.
Последнее редактирование: 09 апр 2018 06:02 пользователем Николай Петрович.
