Восстановить клаву - идеи

Для ремонта применимы полоски шириной 2..2.5 мм из облуженного пластичного металла.
Годится даже жесть от консервных банок.
От заранее облуженной полоски нужно отрезать кусочек длиной примерно 5..8 мм,
согнуть его пополам, зажав внутри что-либо толщиной 0.2..0.3 мм, например, тонкий картон или лезвие безопасной бритвы.

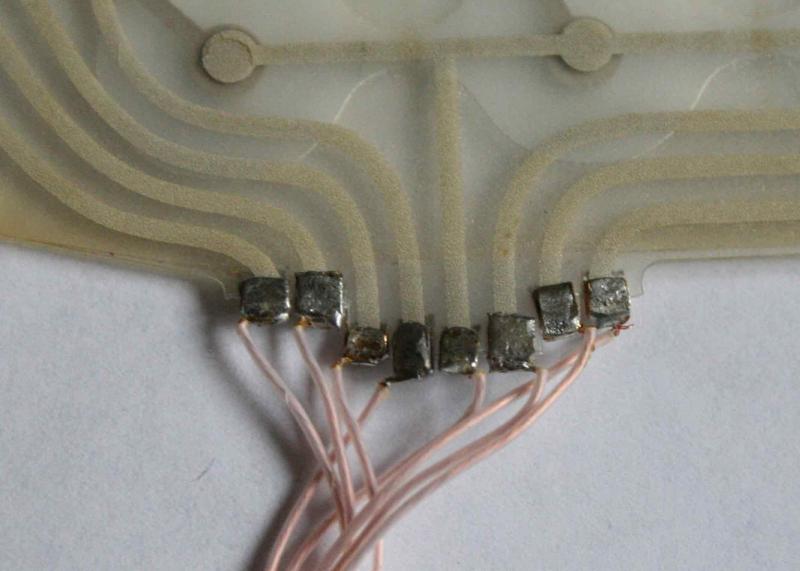

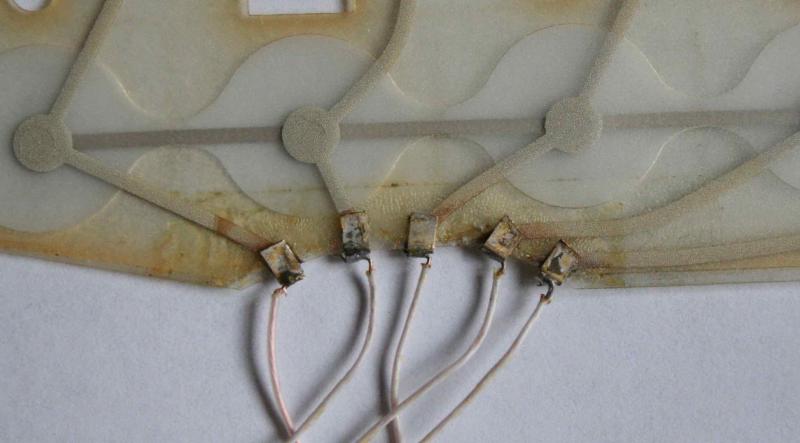

Затем к получившейся "клипсе" припаять нетолстый провод и обжать край мембраны или край сломанного шлейфа с дорожкой.
Этот край шлейфа или мембраны предварительно нужно подготовить : подровнять и подрезать для удобного расположения "клипс".
Я по неопытности ТОГДА этого не сделал. В результате с трудом удалось избавиться от замыканий на широком шлейфе.
Провода надо припаивать ДО обжима дорожек, иначе пленка может пострадать от нагрева, да и обжим ослабится.
Обжимать следует с умеренным усилием, не с "дурной силой" - пленки мембран весьма непрочны.
Можно потренироваться на обрывке шлейфа.

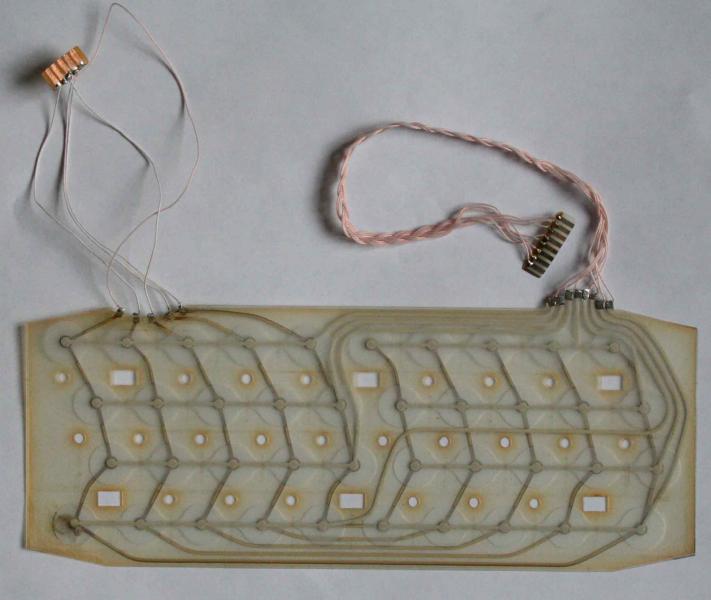

Надежность обжима получается вполне достаточной для безотказной работы клавиатуры.

А если просто приклеить и не парится с полосками?
точно такими проводниками... без пайки...
по моему тож неплохо должно быть!
:whistle:
Контакт будет, конечно это не пайка, но всё же...
механических нагрузок там нет.

Все равно придется делать переходную колодку, так как приклеить обычный провод вряд ли получиться - толстый и жесткий больно
любое движение его оторвет

тоже верно... :silly:
вобщим Спектрумы ещё рулят...



Гер... не просто интересно а что с ним делать будешь?

буду в "игл нест" играть
и ещё есть одна офигеная прога разводки печатного монтажа по ZX

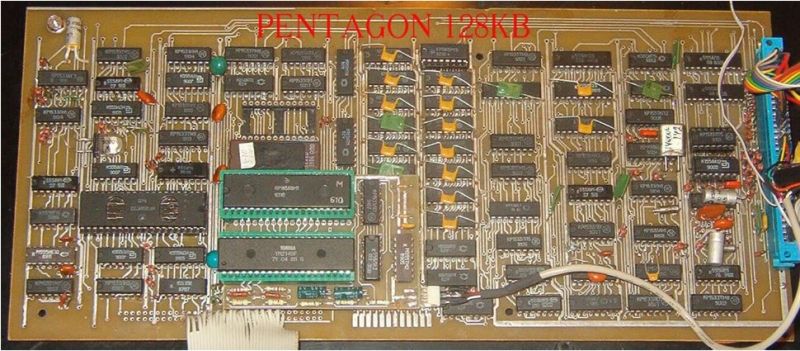

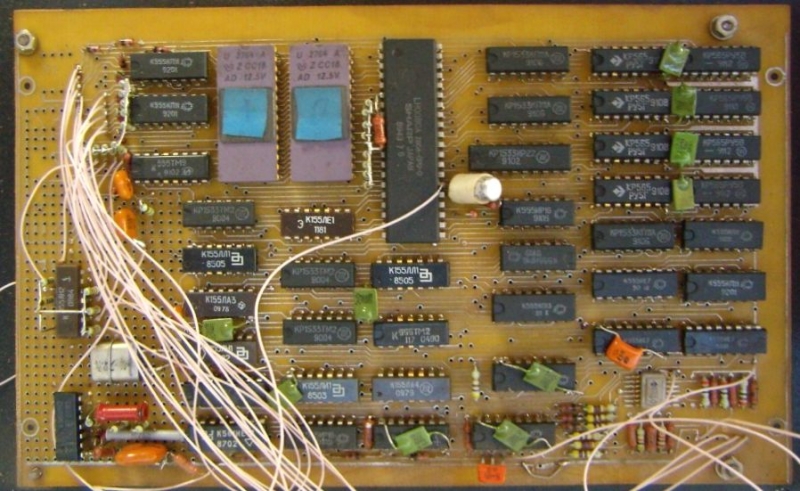

к томуже то что у Вас на картинки - это прошлый век

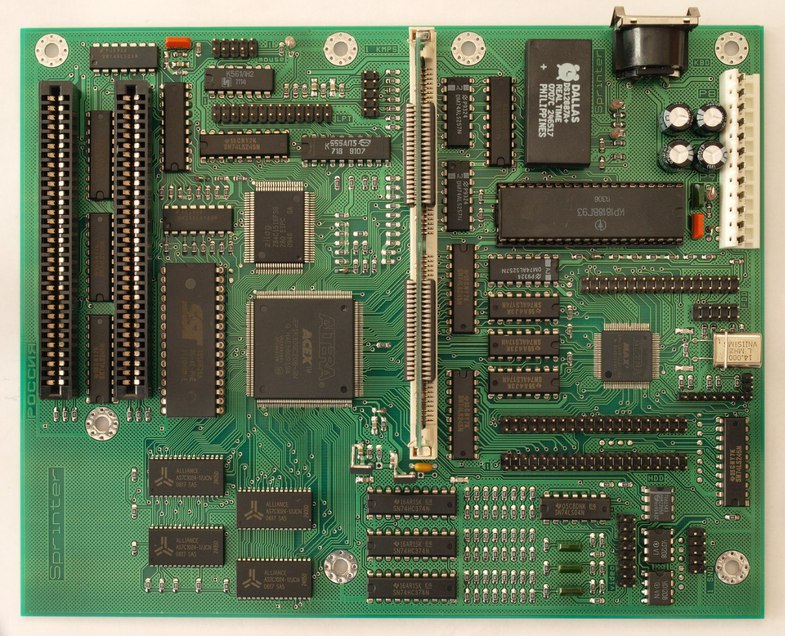

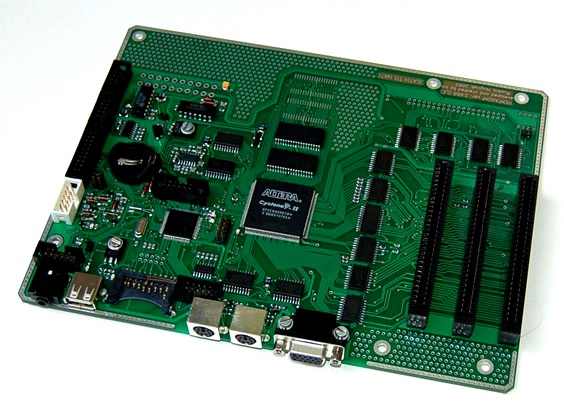

вот реанимация нынешняя
