Переменный резистор.

Больше
22 фев 2012 19:48 - 22 фев 2012 20:10 #31 от Rrenovatio
Rrenovatio ответил в теме Переменный резистор.
кондёры (их два) на 2200 мф 25 вольт, ставь и ты такие...
на схеме показаны по 1000 мф, тут кашу маслом не испортишь...
чем больше ёмкость тем лучше сглаживает пульсации ( ну шуметь меньше будет)
если приёмник запитаешь...
Последнее редактирование: 22 фев 2012 20:10 пользователем Rrenovatio.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Больше
22 фев 2012 19:53 #32 от Rrenovatio
Rrenovatio ответил в теме Переменный резистор.
[img

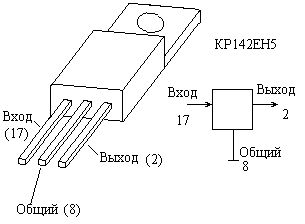

распиновка ножек на кренке, линии на схеме это проводочки на проводочках точечки это места пайки! :P

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Больше
22 фев 2012 20:05 - 22 фев 2012 20:12 #33 от Rrenovatio
Rrenovatio ответил в теме Переменный резистор.
на вход кренки подаёшь с блока питания "+" плюс (вход 17), с выхода берёшь питание "+" (выход 2), к общему припаиваешь проводок от резисторов ( от двух )(общий8)

"-" минус идёт в самом низу (пришло и ушло)!!!
переменным резистором регулируешь напряжение от 1.5 вольт до 12 вольт!
Да в кренке на пластине видишь дырочку! через неё прикручиваешь болтиком
к медяхе или алюминиевой какой нибудь пластине (радиатор)!
Последнее редактирование: 22 фев 2012 20:12 пользователем Rrenovatio.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Больше
22 фев 2012 20:07 #34 от Rrenovatio
Rrenovatio ответил в теме Переменный резистор.
может ещё спаять... :P

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Больше
22 фев 2012 20:08 #35 от Rrenovatio
Rrenovatio ответил в теме Переменный резистор.
если дошло... ставим "+" плюсик в репу!
:P
