помогите собрать нч генератор

Больше
03 окт 2013 16:19 #1 от kurai
kurai создал тему: помогите собрать нч генератор
собираю прибор для поиска обрыва провода. помогите схемой генератора на 1 кГц. если можно с обьяснением схемы.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Больше
03 окт 2013 17:34 #2 от Rrenovatio
Rrenovatio ответил в теме помогите собрать нч генератор
тебе сюда:
www.radio-portal.ru/forum/radio-nachinay...h.html?start=5#24845

или сюда:
shemki.ru/readarticle.php?article_id=464

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Больше
04 окт 2013 14:56 - 04 окт 2013 16:50 #3 от kurai
kurai ответил в теме помогите собрать нч генератор
от куда можно выпаять микросхему К561ЛН1?
Последнее редактирование: 04 окт 2013 16:50 пользователем kurai.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Больше
04 окт 2013 18:20 - 04 окт 2013 18:21 #4 от Rrenovatio
Rrenovatio ответил в теме помогите собрать нч генератор
ну откуда можно конкретно не подскажу, микросхема не дефицит!
на каждом рынке руб ведро... :lol: и паять лучше не надо!

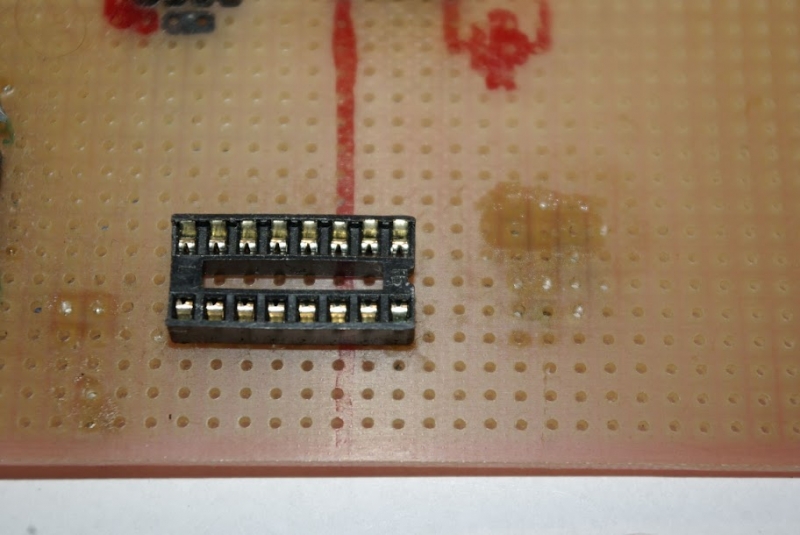

есть специальные площадки под микросхемы... вот их паяют, а микруху потом прямо в площадку вставляют! удобно!!! если сгорела - вытащил и другую вставил!
:P



или



как то так

Вложения:
Последнее редактирование: 04 окт 2013 18:21 пользователем Rrenovatio.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Больше
05 окт 2013 10:27 #5 от Светлана
Светлана ответил в теме помогите собрать нч генератор

Вячеслав пишет: от куда можно выпаять микросхему К561ЛН1?

В этой схеме можно использовать и другие КМОП микросхемы, например К561ЛА7, К561ЛЕ5, если оставлять один корпус при их использовании, то кварцевый генератор можно и на транзисторе сделать...
