Помогите подобрать блок питания или драйвер или как там его)
- Сергей
-
Автор темы
- Не в сети
Less
Больше
05 нояб 2014 10:43 #1
от Сергей
Сергей создал тему: Помогите подобрать блок питания или драйвер или как там его)
Вопрос такой: хочу подключить 25 светодиодных ламп каждая из которых потребляет 3,3-3,6 Вольт и ток в 700ma. Какой блок питания выбрать? или подскажите где можно почитать о таком. Зараеие очень Вам благодарен!
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
- Doc
-
- Не в сети
05 нояб 2014 13:25 #2
от Doc
Малое знание опасно, впрочем как и большое....
Doc ответил в теме Помогите подобрать блок питания или драйвер или как там его)
соединить последовательно все светодиоды , последовательно подключить диод типа КД213, и резистор
гасящий резистор считаем по данной формуле
– определяется величина напряжения, которое должно быть погашено:
Uгас = Uист - Uпотр,
Uгас = 120 – 80 = 40в
определяется величина гасящего сопротивления
Rгас = Uгас / I
Rгас = 40 / 0,7 = 5,7ом
Далее необходимо рассчитать мощность, выделяемую на гасящем сопротивлении по формуле
P = I2 * Rгас
P = 0,7*0,7*5,7 = 2.8Ват
гасящий резистор считаем по данной формуле
– определяется величина напряжения, которое должно быть погашено:
Uгас = Uист - Uпотр,
Uгас = 120 – 80 = 40в
определяется величина гасящего сопротивления
Rгас = Uгас / I
Rгас = 40 / 0,7 = 5,7ом
Далее необходимо рассчитать мощность, выделяемую на гасящем сопротивлении по формуле
P = I2 * Rгас
P = 0,7*0,7*5,7 = 2.8Ват
Малое знание опасно, впрочем как и большое....
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
- Doc
-
- Не в сети
05 нояб 2014 13:28 - 05 нояб 2014 13:28 #3
от Doc
Малое знание опасно, впрочем как и большое....
Doc ответил в теме Помогите подобрать блок питания или драйвер или как там его)
С помощью голосящего конденсатора
Малое знание опасно, впрочем как и большое....
Последнее редактирование: 05 нояб 2014 13:28 пользователем Doc.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
- Doc
-
- Не в сети
05 нояб 2014 13:30 #4
от Doc
Малое знание опасно, впрочем как и большое....
Doc ответил в теме Помогите подобрать блок питания или драйвер или как там его)
соответственно все описанное выше исходит из того что данные лампы Вы хотите подключить к сети 220в
Малое знание опасно, впрочем как и большое....
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
- Сергей
-
Автор темы
- Не в сети
Less
Больше
- Сообщений: 7
- Спасибо получено: 0
05 нояб 2014 13:39 - 05 нояб 2014 13:46 #5
от Сергей
Сергей ответил в теме Помогите подобрать блок питания или драйвер или как там его)
Подскажите, а нет ли готового для данной конструкции блока питания? Читал что есть драйвера максимум на 3 светодиода моей мощности (3W) но не вижу смысла покупать его на каждые 3 штуки(

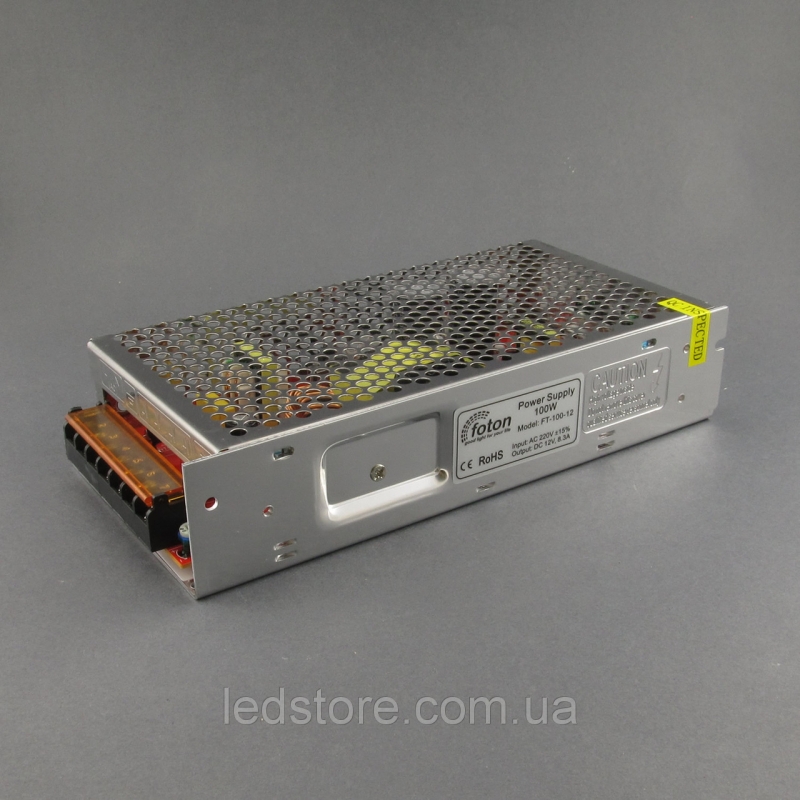

что то типа такого
что то типа такого
Последнее редактирование: 05 нояб 2014 13:46 пользователем Сергей.
