Отсутствует дежурный режим.

Больше
27 окт 2010 21:40 #6 от Вячеслав
Вячеслав ответил в теме Отсутствует дежурный режим.
Напряжения меряешь относительно эмитера и минуса высоковольтного электролита? На затворе импульсы открытия от микросхемы 10В? Питание микросхемы около 12В? Где ещё какие напряжения присутствуют? Согласно какой схемы проверяешь? Если родная, приложи, чтоб разговаривали на одинаковых языках.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Больше
30 окт 2010 16:36 #7 от Алексей Хомич
Алексей Хомич ответил в теме Отсутствует дежурный режим.
Замеры провел на всех выводах ШИМ TAD 4605.Только на выводе 2 PCS 44mV.

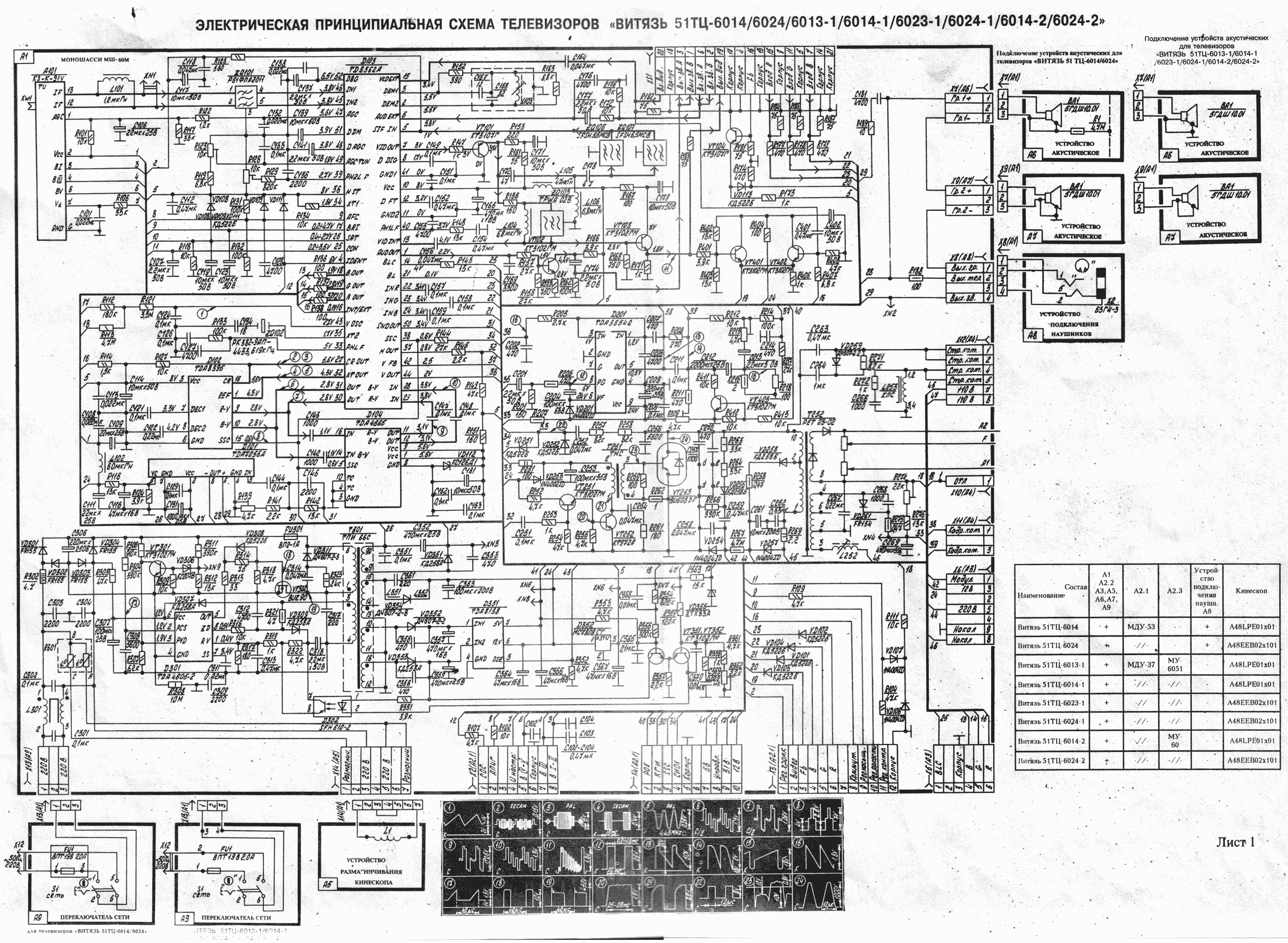

Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Больше
30 окт 2010 23:25 #8 от Вячеслав
Вячеслав ответил в теме Отсутствует дежурный режим.
Проверил - это хорошо, только какие они? 1-...?В, 2-...?В, 3-...?В и т.д. А напряжение начальное на 2 PCS формируется цепочькой R304-С308. Ещё раз спрашиваю - меряешь относительно 4-ой ножки микросхемы? А напряжения на выходе какие-нибудь есть? Отличаешь "дежурный режим" и "запуск"?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Больше
31 окт 2010 09:15 #9 от Алексей Хомич
Алексей Хомич ответил в теме Отсутствует дежурный режим.
Замеры проводил строго относительно 4-ой ножки.На 6-ой питающей ножке пульсирующее U <=12V. Были импульсы и на 2-ом выводе в 7,5V.Третья ножка показала нули.Проверил R в 910кОм.Это сопротивление пришлось выпоять.Омметр показал 1.Заменили мегаомным старых времен с плоскими выводами.При подключению к сети б.п.вошел в "дежурный"режим,в работу без включенных строчной и кадровой разверток.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Больше
31 окт 2010 22:38 #10 от Вячеслав
Вячеслав ответил в теме Отсутствует дежурный режим.
Какие напряжения на выходе БП: XN3; XN7; 1-я и 2-я ножки TDA8138?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
