Подключение двд к телевизору?

Больше
20 март 2012 12:39 #1 от Cергей
Cергей создал тему: Подключение двд к телевизору?
Здравствуйте, меня интересует способ подключения двд к советскому телевизору, имеется переносной электроника ц-409 (если не ошибаюсь) чёрно-белого изображения! Сам телевизор хочу приспособить для настройки спутниковых антенн!

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Больше
20 март 2012 15:35 #2 от Игорь
Игорь ответил в теме Подключение двд к телевизору?
В бытность БК-0010 подключал к ч/б телевизору. Поищи на выходе РЧ-тракта видеовыход, подключайся через RC-цепочку. При этом можешь получить негативное изображение, т.ч. не исключена необходимость изготовления транзисторного инвертора.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Больше
20 март 2012 17:02 #3 от Вячеслав
Вячеслав ответил в теме Подключение двд к телевизору?
Если сам не знаешь как, схему в студию - "ткнём пальцом" ;)

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Больше
20 март 2012 17:19 #4 от Cергей
Cергей ответил в теме Re: Подключение двд к телевизору?

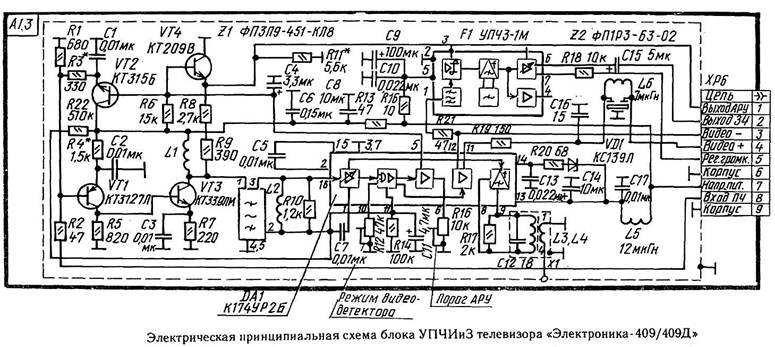

вот схема УПЧИиЗ от данного телевизора на выход пробовал сажать результатов нет
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Больше
20 март 2012 19:59 #5 от Вячеслав
Вячеслав ответил в теме Подключение двд к телевизору?
Видео идёт с обратной связью, там + и -. Дальше кусочек схемы где подключается и уже на видеоусилитель идёт надо.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
